Kệ con lăn (Flow Rack): Đặc điểm, cấu tạo, ứng dụng và giá bán

Kệ con lăn là một trong những loại kệ kho hàng hiện đại, giúp tăng 50% diện tích kho hàng và tiết kiệm 75% chi phí nhân công lao động. Kệ Pallet thiết kế dạng con lăn được sử dụng trong nhiều lĩnh vực khác nhau như logistic, công nghiệp, thực phẩm, linh phụ kiện…

Chi tiết về cấu tạo kệ, phương thức hoạt động và ưu nhược điểm của mẫu kệ con lăn sẽ được Vinatech Group tổng hợp và gửi tới các bạn sau đây!

Kệ con lăn là gì?

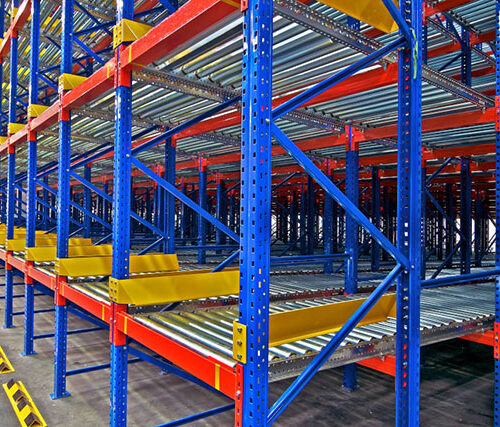

Kệ con lăn hay Flow Racking, kệ trượt, kệ trọng lực là một loại kệ kho lưu trữ hàng hóa với số lượng lớn. Hệ thống sử dụng cơ chế tự động hóa dựa trên trọng lực. Kệ được cấu tạo từ các thanh ray nghiêng, con lăn và cấu trúc khung vững chắc, giúp di chuyển hàng hóa, xuất nhập hàng dễ dàng và hiệu quả.

Với kết cấu con lăn, kệ sẽ dễ dàng luân chuyển hàng hóa từ đầu này đến đầu kia. Điều này giúp hàng hóa thuận lợi cho việc bốc dở và xuất nhập hàng. Phần con lăn với nhiều dạng thiết kế như bằng sắt, thép (inox) hoặc con lăn nhựa… tùy theo đặc thù mỗi ngành hàng và nhu cầu lắp đặt của khách.

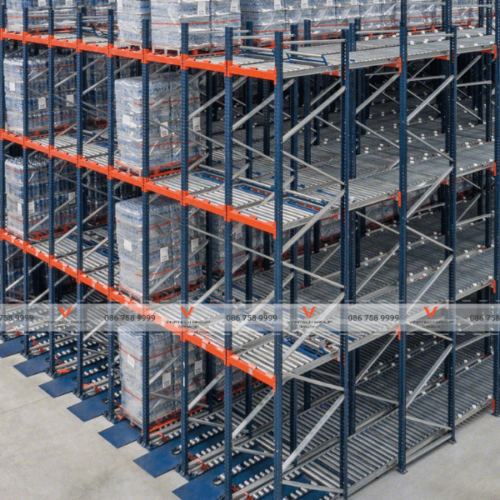

Hệ thống kệ con lăn

Thông số kệ con lăn

Dòng sản phẩm kệ con lăn mà Vinatech Group đang cung cấp có thông số cơ bản như sau:

• Loại kệ: Kệ lưu trữ tự động
• Chiều cao: Tối đa 16m
• Chiều rộng: Tùy chỉnh
• Chiều dài: Tùy chỉnh
• Chất liệu khung: Sắt thép sơn tĩnh điện
• Loại con lăn: Thép
• Tải trọng: 1000 kg/pallet
• Tốc độ di chuyển hàng: 3m/phút
• Tính năng bổ sung: Hệ thống phanh tự động
• Thương hiệu: Vinatech
• Thời gian bảo hành: Từ 12 tháng

Cấu tạo kệ con lăn

Hệ thống kệ con lăn là loại giá đỡ pallet có cấu tạo khá phức tạp với nhiều bộ phận. Cấu tạo của kệ bao gồm các bộ phận chính sau:

• Khung kệ: Thường được làm từ thép cao cấp, chịu tải tốt, đảm bảo độ bền bỉ và an toàn cho hệ thống.
• Thanh beam: Là thanh nối giữa 2 khung chịu lực và là nơi để chứa các pallet hàng hóa.
• Thanh support: Giúp giữ ổn định cho các pallet.
• Mặt sàn con lăn: Gồm các thanh ray được lắp đặt với độ dốc nhất định, giúp hàng hóa di chuyển trơn tru.
• Con lăn: Được làm từ nhựa hoặc thép, có độ bền cao và khả năng chịu tải lớn, giúp giảm ma sát và tạo điều kiện cho hàng hóa di chuyển dễ dàng.

Các loại kệ con lăn thông dụng

Hiện nay các sản phẩm kệ con lăn được phân loại theo các đặc điểm như:

Phân loại kệ theo chất liệu con lăn

Các loại kệ con lăn theo chất liệu gồm:

• Carton Flow Rack là hệ thống để lưu trữ các sản phẩm, hàng hóa không quá nặng. Hàng hóa có thể dễ dàng xuất/nhập bằng tay như thùng carton. Con lăn của kệ thường sẽ là con lăn nhựa. Mỗi dãy kệ có thể chứa nhiều hàng con lăn nhựa.
• Pallet Flow Rack là hệ thống kệ con lăn để lưu trữ hàng hóa nặng (1000kg/pallet) với các con lăn thường là con lăn thép mạ kẽm có chiều dài phù hợp với kích thước của hàng hóa, pallet.

Con lăn nhựa tải nhẹ

Phân loại kệ con lăn theo cấu tạo

Theo cấu tạo thì kệ con lăn có 2 loại gồm:

• Kệ con lăn đơn: Là loại kệ con lăn phổ biến và cơ bản nhất. Cấu tạo kệ gồm các khung kệ, thanh trượt, con lăn và mặt kệ.
• Kệ con lăn đôi: Loại kệ này có hai hàng thanh trượt và con lăn song song với nhau, giúp tăng gấp đôi khả năng lưu trữ hàng hóa.

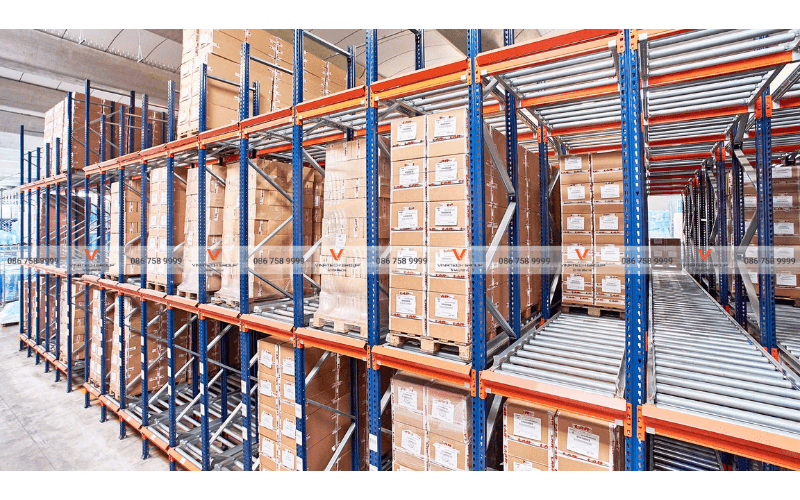

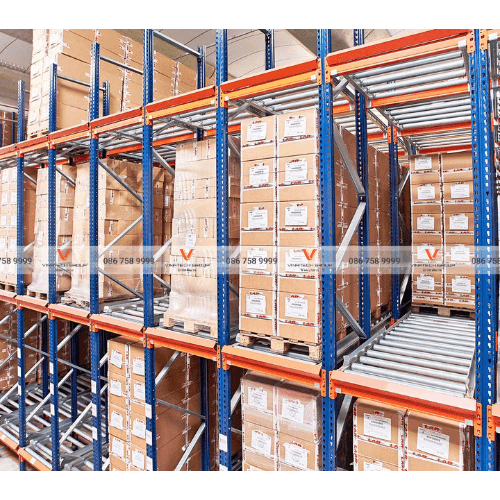

Hệ thống pallet folw rack

Phân loại theo tính năng

Theo tính năng thì kệ con lăn có các loại gồm:

• Kệ con lăn có phanh: Loại kệ này được trang bị phanh ở mỗi tầng, giúp điều chỉnh tốc độ di chuyển hàng hóa theo yêu cầu.
• Kệ có ray dẫn hướng: Loại kệ này được trang bị thanh ray dẫn hướng giúp giữ cho hàng hóa di chuyển theo đúng hướng mong muốn.
• Kệ có thể điều chỉnh độ nghiêng: Loại kệ này có thể điều chỉnh độ nghiêng để phù hợp với nhu cầu sử dụng.

Kệ có thể điều chỉnh độ nghiêng

Phân loại kệ con lăn theo phương thức bốc dỡ

Từ phương thức bốc dỡ thực tế thì người ta chia kệ con lăn thành 2 loại:

• Nhập trước – xuất trước (FIFO): Phương pháp Nhập trước – Xuất trước (FIFO) là loại phương pháp được áp dụng phổ biến nhất. Các hàng hóa nhập trước sẽ được tự động di chuyển nhờ các con lăn để về hướng xuất hàng, từ đây hàng hóa sẽ được xuất trước khỏi hệ thống kệ con lăn. Cần 2 đầu nhập xuất ở 2 vị trí khác nhau.
• Nhập trước – xuất sau (FILO): Phương pháp Nhập trước – Xuất sau (FILO) là phương pháp đẩy lùi hàng hóa trên kệ, các con lăn hỗ trợ trượt hàng hóa đầu tiên khi đưa vào hệ thống để có chỗ cho hàng hóa tiếp theo được nhập vào kệ. Đây là dạng thiết kế đẩy lùi (Kệ Push back). Chỉ cần 1 đầu nhập xuất.

Kệ con lăn hoạt động thế nào?

Hệ thống kệ con lăn theo phương pháp Nhập trước – Xuất trước (FIFO) được dùng phổ biến, được dùng để tiết kiệm tối đa khoảng không kho hàng và tận dụng triệt để khoảng cách lối đi để lắp đặt thêm không gian lưu trữ hàng hàng hóa.

Các khối hàng lưu trữ được đặt liên tiếp nhau trên dãy kệ, kệ có độ dốc từ 3 – 4° hướng về 1 phía tạo thành lực chuyển động cho pallet, tự động luân chuyển cho việc xuất nhập.

Việc nhập hàng sẽ được thực hiện ở đầu cao hơn và xuất hàng ở đầu thấp hơn. Khi hàng hóa được lấy ra khỏi trong hệ thống kệ này thì một hàng hóa lưu trữ khác sẽ di chuyển lên thay thế vị trí hàng vừa được lấy ra trước đó.

Tốc độ của hàng hóa trong quá trình di chuyển trên kệ sẽ được kiểm soát bằng thiết bị đồng tốc. Đối với pallet chứa hàng trên kệ con lăn có tải trọng nặng nên rất cần kiểm soát tốc độ khi di chuyển, sau khi giảm được tốc độ pallet hàng sẽ trượt ra đầu kệ di chuyển đến hệ thống kiểm soát tốc độ bao gồm phanh và chặn, pallet hàng đụng vào phanh và đẩy chặn lên, ngăn cản pallet khác trượt tới.

• Thùng hàng hoặc pallet hàng sẽ được xếp lên kệ tại vị trí cao nhất.
• Nhờ độ dốc của thanh ray và trọng lực, hàng hóa sẽ được tự động di chuyển theo nguyên tắc FIFO (First-In-First-Out), đảm bảo hàng hóa cũ được xuất kho trước, hạn chế tồn kho lỗi thời.
• Khi lấy hàng ở đầu ra, các sản phẩm ở phía sau sẽ tự động di chuyển lên vị trí trống.

Nguyên tắc hoạt động của kệ con lăn

Ưu và nhược điểm kệ con lăn

Trong thực tế dòng sản phẩm kệ con lăn này mang khá nhiều ưu điểm cho người sử dụng. Các đặc điểm này bao gồm:

Ưu điểm

Điểm nổi bật khi sử dụng kệ con lăn:

• Tự động hóa quy trình xuất nhập hàng: Tiết kiệm thời gian, nhân công và giảm thiểu sai sót.
• Tối ưu diện tích kho: Kệ có thể sử dụng tối đa không gian lưu trữ theo chiều dọc.
• Kiểm soát hàng hóa hiệu quả: Đảm bảo hàng hóa được lấy theo thứ tự nhập kho, giúp kiểm soát chất lượng sản phẩm tốt hơn và hạn chế lãng phí do hết hạn sử dụng.
• Linh hoạt: Lấy/xuất hàng hóa nhanh chóng và thuận tiện, phù hợp với nhiều loại hàng hóa và nhu cầu sử dụng.
• An toàn cho người lao động: Giảm thiểu nguy cơ tai nạn do va đập hay di chuyển hàng hóa cồng kềnh.
• Chi phí đầu tư không quá cao: So với các loại kệ công nghiệp thông minh như kệ Mobile hay kệ Shuttle thì kệ con lăn có chi phí đầu tư không cao bằng nhưng sức chứa pallet trong kho hàng vẫn rất cao.
• Dễ tích hợp: Có thể tích hợp với hệ thống AS/RS tạo ra hệ thống lưu trữ kho tự động.

Hạn chế

Ngoài các ưu điểm trên thì kệ con lăn cũng có một số điểm hạn chế sau:

• Không phù hợp với hàng hóa nặng, cồng kềnh.
• Yêu cầu sự đồng nhất về kích thước pallet hàng hóa.
• Chi phí đầu tư ban đầu cao hơn so với kệ Selective, kệ Double Deep.
• Khó sắp xếp hàng hóa theo chủng loại.
• Lắp đặt phức tạp nên yêu cầu kỹ thuật viên lắp ráp hệ thống có trình độ.

Từ những hạn chế trên thì bạn có thể đánh giá sự phù hợp sao cho đáp ứng đúng nhất nhu cầu của mình nhé! Nếu bạn đang có nhà kho và còn phân vân thì có thể liên hệ cho Vinatech Group qua hotline để được tư vấn tốt nhất!

Ứng dụng kệ con lăn

Thực thế thì kệ con lăn được sử dụng rất phổ biến cho các kho hàng có tính tự động hóa cao. Các ngành phổ biến sử dụng kệ con lăn gồm:

• Kệ con lăn được sử dụng phổ biến trong các kho hàng, nhà máy sản xuất, trung tâm phân phối, kho lạnh, kho nước giải khát,…
• Phù hợp cho lưu trữ nhiều loại hàng hóa đa dạng như: thùng carton, sản phẩm điện tử, linh kiện máy móc, đồ gia dụng, bao bì…
• Hàng hóa có nhu cầu quản lý theo thương pháp pháp FIFO.

Báo giá kệ con lăn chính hãng toàn quốc

Giá kệ con lăn còn phụ thuộc vào nhiều yếu tố như: kích thước kệ, số lượng sản phẩm,… Để nhận báo giá kệ con lăn chính xác nhất quý khách hàng vui lòng liên hệ đến số hotline của Vinatech Group để được tư vấn sản phẩm phù hợp với nhu cầu nhất nhé!

Quy trình báo giá kệ con lăn của Vinatech Group sẽ qua các bước:

• Bước 1: Tìm hiểu thông tin cũng như nhu cầu từ khách hàng
• Bước 2: Báo giá kệ con lăn
• Bước 3: Tiến hành sản xuất
• Bước 4: Bàn giao kệ và thanh toán

Các công trình kệ con lăn tại Vinatech Group

​Một số hình ảnh về hệ thống kệ con lăn – Flow rack mà Vinatech Group đã thực hiện:

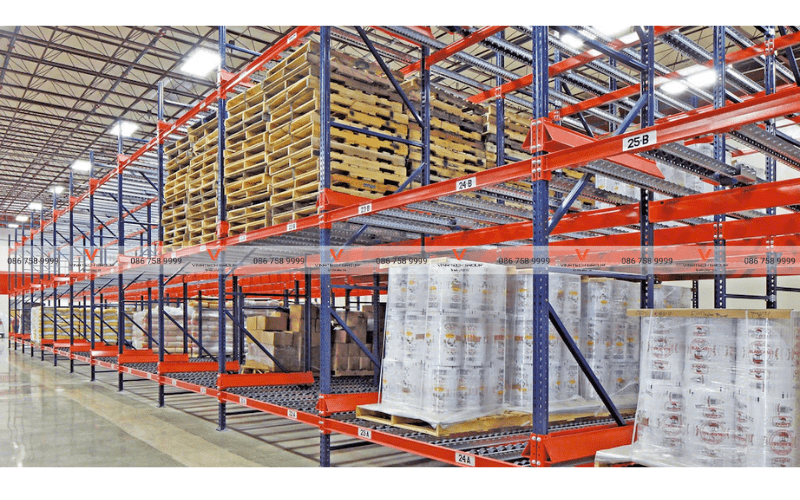

Kệ Pallet Flow Rack ngành sản xuất giày dép

Hệ thống kệ con lăn trượt Pallet – Pallet flow rack do Vinatech Group lắp đặt cho ngành sản xuất giày dép, được thiết kế phù hợp với những không gian hẹp về chiều ngang, nếu xây dựng các dòng kệ khác sẽ không tối ưu được sức chứa kho hàng. Chính vì thế kệ chứa hàng Pallet flow rack phù hợp để tối ưu sức chứa của kho hàng và đảm bảo nhập trước xuất trước hiệu quả.

Loại hàng hóa lưu trữ có quy cách đặc biệt (độ dài và rộng lớn) nên được dùng loại pallet được thiết kế riêng biệt. Với hệ thống kệ flow rack dạng ống dài này có thể chứa đến 10 – 15 pallet, chứa tối đa 4 pallet chiều cao, phủ đầy chiều cao và chiều ngang của kho, mức tối ưu diện tích đạt 100%.

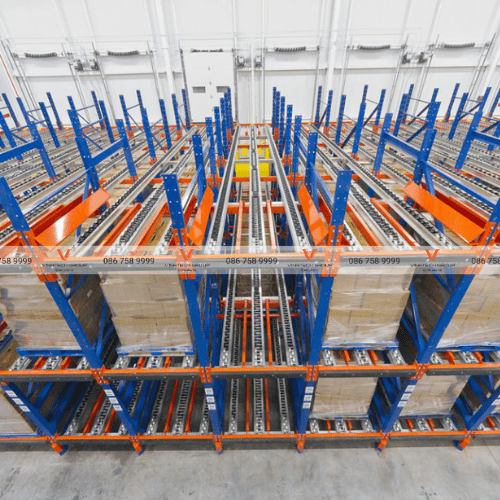

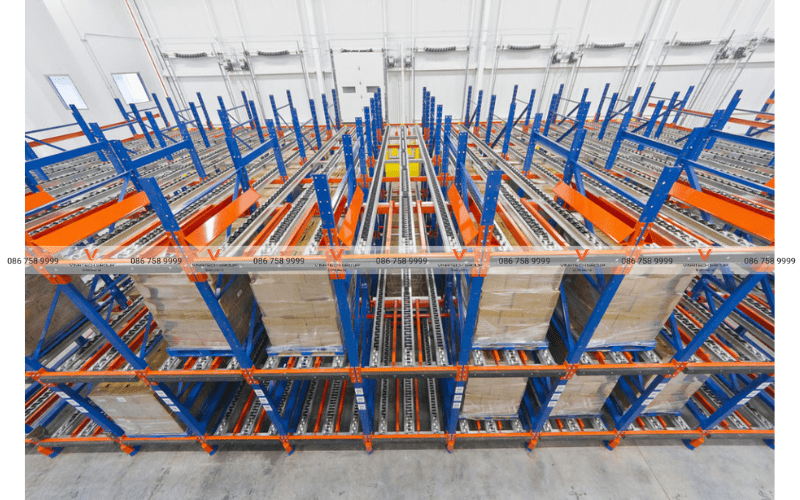

Kệ Carton Flow Rack trong kho thực phẩm

Kệ chứa hàng carton trượt con lăn – Carton flow rack là giải pháp hữu hiệu để lưu trữ trong nhiều kho hàng đa dạng chủng loại, nhập xuất hàng nhanh theo phương thức FIFO như phụ tùng, dược phẩm, thực phẩm,… Dòng kệ đáp ứng được mục đích dùng cho các hàng hóa ngắn hạn, có thời hạn cụ thể cần luân chuyển trước.

Với hệ thống này thường được bốc dở hoàn toàn bằng tay nên được thiết kế chiều cao thấp, tải trọng mỗi thùng từ 50kg/thùng.

Người vận hành chỉ cần để hàng hóa ở đầu cao, dưới tác dụng của trọng lực và độ dốc thiết kế của kệ con lăn thì hàng hóa sẽ trượt nhẹ từ phía nhập về phía xuất hàng. Và cứ thế liên tục lắp đầy trên các dãy kệ chứa hàng.

Kệ con lăn lắp cho kho ngành tiêu dùng (siêu thị)

Các hàng hóa này thường có khối lượng nhẹ, có hạn dùng cụ thể, sản phẩm đa phần chứa trong các thùng carton. Hình thức FIFO là lựa chọn chính để dễ dàng phân bổ, xuất nhập theo ngày.

Để phù hợp cho việc nhập xuất hàng hóa liên tục, kệ con lăn Carton flow rack sẽ mang lại hiệu quả vận hành và đảm bảo hàng hóa không bị tồn động, không bị hư hỏng do hết hạn.

Với công trình này, mỗi bộ kệ được thiết kế 10 thanh rulo con lăn nhựa, được ngăn theo 1 cặp tương thích với 1 thùng carton và có thể chứa tối đa 5 dãy thùng carton trên bộ kệ chứa hàng. Mỗi dãy thùng carton được đánh dấu bằng các mã SKU để dễ dàng trong việc nhập xuất và vận hành.

Kệ Carton flow rack ngành dược phẩm

Ngành dược phẩm là một trong những ngành quan trọng và đảm bảo khắt khe thời hạn sử dụng. Chính vì thế hệ thống kệ con lăn carton flow rack mang đến giải pháp xuất nhập hàng hóa hiệu quả nhất

Hàng hóa sau khi sản xuất thành phẩm và được đóng trong các thùng hàng carton thì sẽ được nhập vào hệ thống lưu trữ trước. Các hàng hóa này sẽ trượt về phía đầu xuất và ra ngoài 1 khay lấy hàng, từ đây người xuất hàng có thể dễ dàng hơn trong việc bốc dở.

Công trình này được thiết kế với 4 tầng kệ chứa hàng, chiều cao kệ chứa hàng phía xuất kho từ 2 – 3m, phù hợp trong tầm với người bốc dở.

Địa chỉ tư vấn thiết kế và cung cấp kệ con lăn uy tín

Vinatech Group là địa chỉ cung cấp kệ con lăn uy tín và chất lượng hàng đầu thị trường hiện nay.

Với bề dày hơn 13 năm phát triển, Công ty CP Tập đoàn Vinatech Việt Nam luôn giữ vững vị trí là nhà sản xuất, cung cấp giá kệ sắt hàng đầu tại Việt Nam. Trong từng giai đoạn phát triển, Vinatech đã đánh dấu cột mốc thành công minh chứng sự trưởng thành, lớn mạnh về quy mô và đội ngũ nhân lực.

Khi khách hàng lựa chọn chúng tôi sẽ luôn được đảm bảo:

• Kệ con lăn được thiết kế từ sắt thép sơn tĩnh điện, có khả năng chịu lực cao.
• Dây chuyền máy móc hiện đại, dây chuyền sơn tĩnh điện mới nhất hiện nay giúp kệ bền bỉ, sử dụng lâu hơn.
• Giá thành luôn cạnh tranh nhất thị trường vì chúng tôi là nhà sản xuất.
• Thiết kế 2D, 3D miễn phí khi khách hàng có yêu cầu
• Thanh toán linh hoạt: hỗ trợ thanh toán chuyển khoản tất cả ngân hàng, hoặc thanh tiền mặt.

Kệ con lăn là giải pháp lưu trữ thông minh, hiệu quả, giúp tối ưu hóa quy trình quản lý kho hàng và nâng cao năng suất hoạt động. Nếu bạn đang tìm kiếm giải pháp lưu trữ tự động cho kho xưởng của mình, kệ con lăn là lựa chọn hàng đầu đáng cân nhắc.

Liên hệ ngay với nhà sản xuất giá kệ uy tín Vinatech Group để được tư vấn cụ thể theo hotline: 086.758.9999.
