Kệ Shuttle Two Way

Kệ Shuttle Two Way là hệ thống kệ bán tự động sử dụng robot di chuyển tiến – lùi trên ray để vận chuyển pallet trong lòng kệ. Giải pháp giúp tăng mật độ lưu trữ, giảm thao tác di chuyển của xe nâng và nâng cao hiệu quả xuất nhập hàng. Với tải trọng 500 – 1.500 kg/pallet, Shuttle Two Way phù hợp với doanh nghiệp muốn nâng cấp từ kho thủ công sang lưu trữ bán tự động.

1. Kệ Shuttle Two Way là gì?

Kệ Shuttle Two Way là hệ thống kệ kho thông minh kết hợp kệ chứa hàng, máng dẫn hướng, robot Shuttle, xe nâng và remote điều khiển. Robot thực hiện việc đưa pallet vào vị trí lưu trữ hoặc lấy pallet ra đầu lane, trong khi xe nâng đảm nhiệm việc tiếp nhận hàng và chuyển robot giữa các lane, tầng kệ khi cần.

Khác với kệ Drive-in yêu cầu xe nâng chạy sâu vào trong dãy kệ, Shuttle Two Way cho phép xe nâng thao tác tại đầu lane. Cách vận hành này giúp giảm quãng đường xe nâng di chuyển trong kệ và hạn chế nguy cơ va chạm với kết cấu kệ.

Robot có vận tốc di chuyển 1 m/s, tải trọng 500 – 1.500 kg/pallet và sử dụng bộ điều khiển PLC Siemens. Hệ thống phù hợp với kho lưu trữ hàng theo lô, có nhiều pallet trên mỗi mã hàng và yêu cầu xuất nhập thường xuyên.

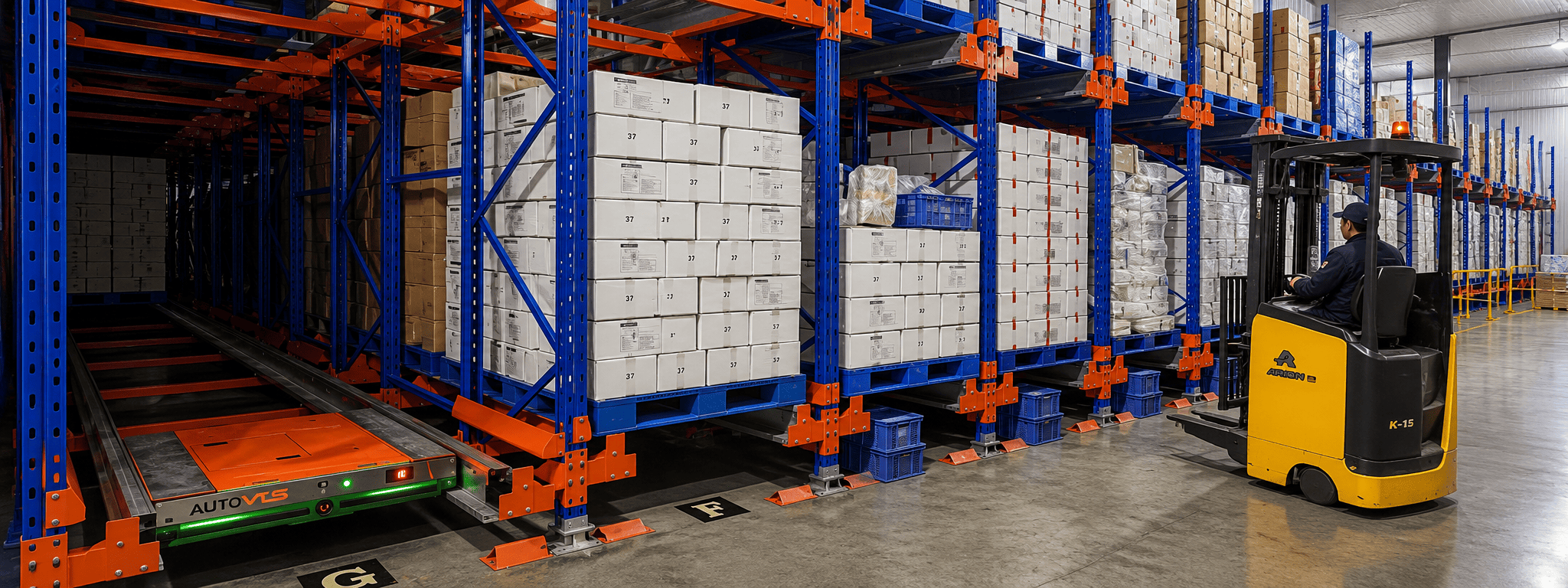

Hệ thống Kệ Shuttle Two Way sử dụng robot di chuyển tiến – lùi trên ray để tự động lưu trữ và lấy pallet trong lòng kệ.

NHẬN THIẾT KẾ LAYOUT KHO HÀNG MIỄN PHÍ

Vinatech Group thiết kế layout kho hàng miễn phí, giúp bạn tối ưu diện tích lưu trữ, bố trí không gian hợp lý và thuận tiện xuất nhập hàng.

→ Nhận layout kho miễn phí

2. Cấu trúc và nguyên lý kệ Shuttle Two Way

Kệ Shuttle Two Way vận hành dựa trên sự phối hợp giữa robot và xe nâng. Robot vận chuyển pallet theo chiều sâu của lane; xe nâng đưa hàng đến, lấy hàng đi và chuyển robot đến vị trí làm việc. Đây là hệ thống bán tự động, vẫn cần người vận hành xe nâng và gửi lệnh qua remote.

Cấu trúc của kệ Shuttle Two Way

• Kệ chứa hàng: Kết cấu thép chịu lực, tạo các tầng và lane lưu trữ pallet.
• Máng dẫn hướng: Bố trí dọc theo lane, dẫn hướng cho robot và phối hợp với kết cấu đỡ pallet.

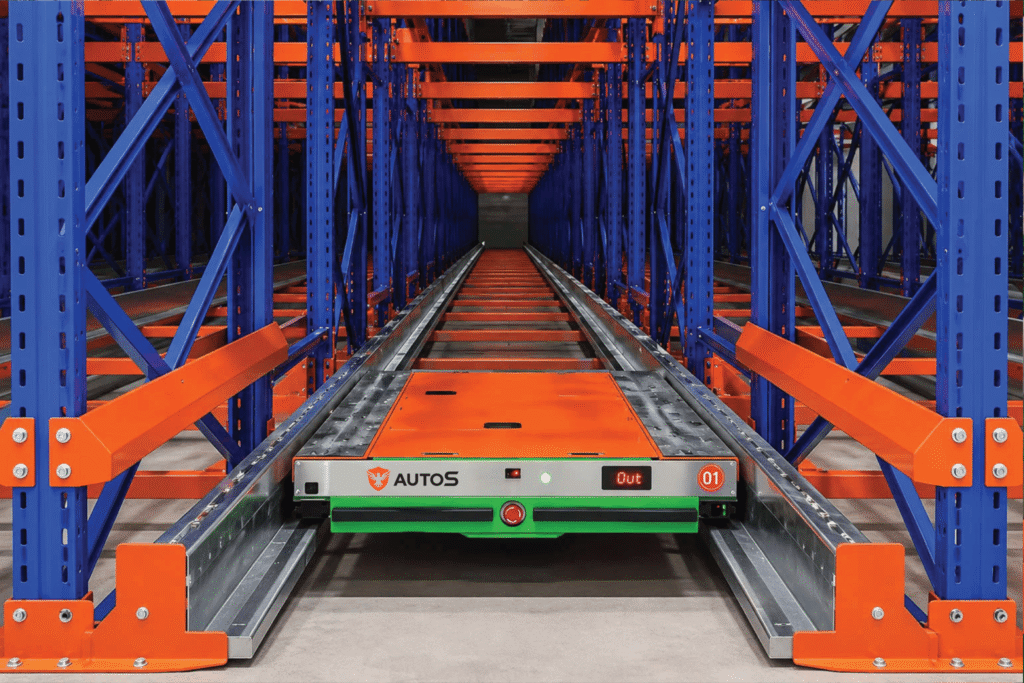

• Robot Shuttle Two Way: Thiết bị chạy bằng pin, có cơ cấu di chuyển và nâng hạ để vận chuyển pallet.
• Xe nâng hàng: Đưa pallet vào, lấy pallet ra tại đầu lane và chuyển robot giữa các lane hoặc tầng kệ.
• Remote điều khiển: Công cụ để người vận hành gửi lệnh cho robot. Bộ điều khiển PLC Siemens trên robot thực hiện điều khiển hoạt động.

Nguyên lý vận hành

• Chuẩn bị: Xe nâng đưa robot vào lane cần nhập hoặc xuất hàng.
• Nhập hàng: Xe nâng đặt pallet tại đầu lane. Khi nhận lệnh, robot nâng pallet, vận chuyển vào vị trí lưu trữ và hạ pallet xuống kết cấu đỡ.
• Xuất hàng: Robot di chuyển đến vị trí pallet, nâng hàng và đưa ra đầu lane để xe nâng tiếp nhận.
• Chuyển vị trí làm việc: Khi cần phục vụ lane hoặc tầng khác, robot được xe nâng di chuyển đến vị trí tương ứng.

Phương thức lưu trữ

Hệ thống hỗ trợ LIFO hoặc FIFO tùy cách bố trí kho và quy trình vận hành:

• LIFO – Nhập sau, xuất trước: Nhập và xuất pallet tại cùng một đầu lane.
• FIFO – Nhập trước, xuất trước: Nhập pallet ở một đầu và xuất tại đầu đối diện, với lối thao tác xe nâng ở hai phía.

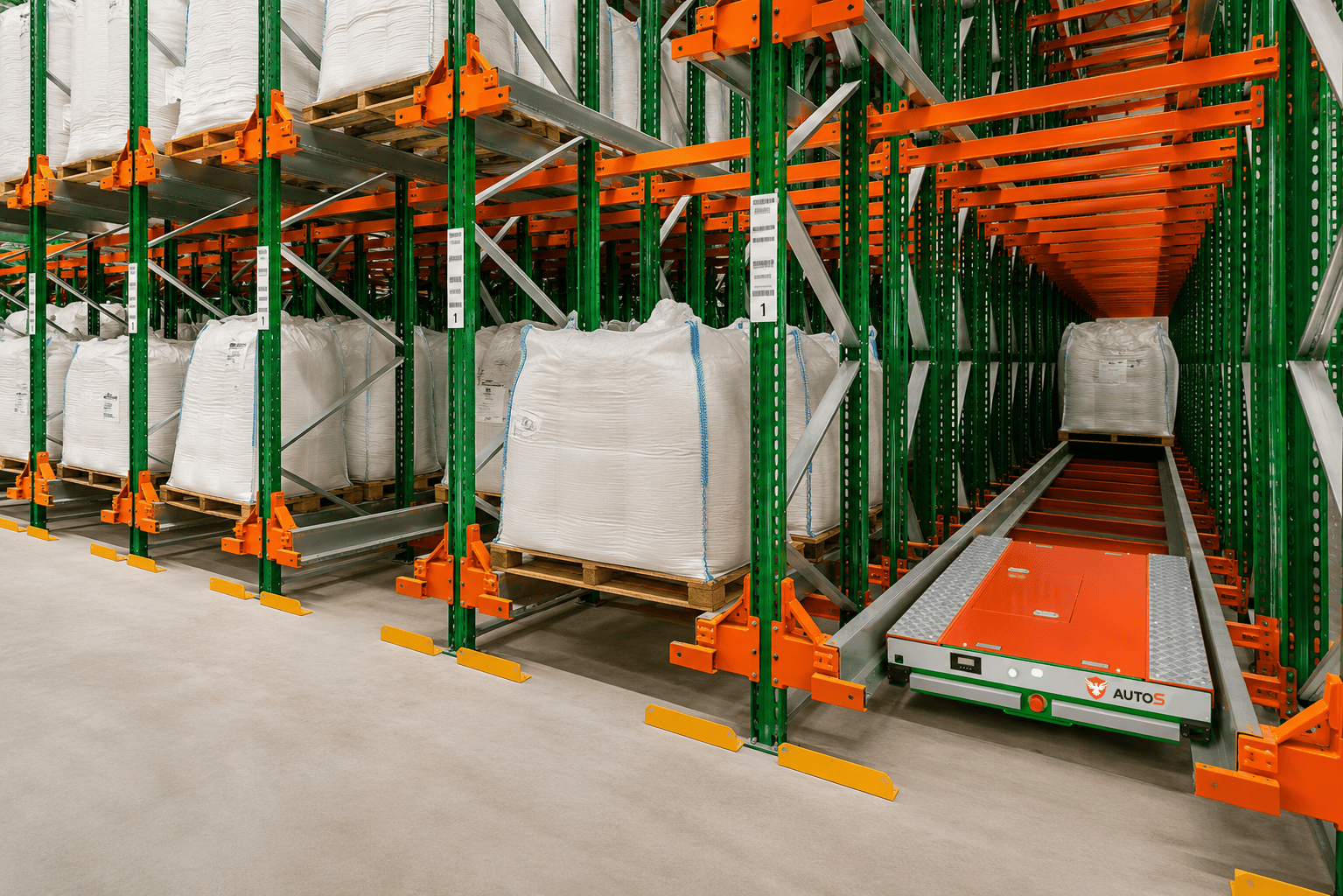

3. Ưu điểm vượt trội của 2 Way Shuttle

Kệ Shuttle Two Way giúp tăng mật độ lưu trữ và giảm thao tác xe nâng trong các lane kệ. Hiệu quả thực tế phụ thuộc vào mặt bằng, số lượng pallet trên mỗi SKU, số robot và yêu cầu xuất nhập của doanh nghiệp.

Ưu điểm nổi bật:

• Tối ưu không gian lưu trữ: Bố trí pallet theo chiều sâu giúp giảm số lối đi xe nâng. Catalogue giới thiệu khả năng tối ưu tới 80% diện tích kho; mức đạt được cần xác định theo layout từng dự án, không đồng nghĩa sức chứa luôn tăng thêm 80%.
• Nâng cao hiệu quả xuất nhập: Robot đưa pallet vào sâu trong lane hoặc vận chuyển ra đầu kệ, giảm nhu cầu xe nâng di chuyển vào từng vị trí lưu trữ.
• Hạn chế va chạm với kết cấu kệ: Xe nâng không cần chạy sâu vào lane, giúp giảm nguy cơ va chạm khung kệ và hàng hóa so với cách vận hành Drive-in.
• Giảm thao tác vận hành: Người vận hành gửi lệnh qua remote để robot thực hiện chu trình vận chuyển pallet trong lane.
• Linh hoạt sử dụng robot: Một robot có thể phục vụ nhiều lane thông qua việc được xe nâng chuyển giữa các vị trí làm việc.
• Hỗ trợ quản lý hàng theo lô: Có thể bố trí hệ thống theo FIFO hoặc LIFO để phù hợp với đặc điểm hàng hóa và quy trình xuất nhập.

4. Ứng dụng của kệ Two Way Shuttle

Kệ Two Way Shuttle phù hợp với kho lưu trữ hàng theo lô, số lượng SKU vừa phải và nhiều pallet trên mỗi SKU. Catalogue định hướng hệ thống cho doanh nghiệp cần lưu trữ mật độ cao, xoay vòng hàng liên tục hoặc chuyển đổi từ kho thủ công, Drive-in sang bán tự động.

Các ứng dụng chính trong kho công nghiệp:

• Trung tâm logistics và phân phối: Phù hợp với khu vực lưu trữ nguyên pallet, hàng theo lô và có lượng pallet lớn trên mỗi mã hàng.
• Kho lạnh và kho mát: Giảm nhu cầu xe nâng chạy sâu trong kệ. Catalogue công bố cấu hình dành cho kho lạnh có thể hoạt động ở −25°C.
• Kho sản xuất: Lưu trữ nguyên liệu hoặc thành phẩm đóng pallet, có quy cách tương đối đồng nhất.
• Kho thực phẩm, nông sản, thủy sản và FMCG: Phù hợp với lưu trữ số lượng lớn, quản lý theo lô và bố trí FIFO hoặc LIFO theo yêu cầu.

Doanh nghiệp không phù hợp:

Shuttle Two Way có thể chưa phải lựa chọn tối ưu đối với các mô hình sau:

• Kho có nhiều SKU nhưng ít pallet trên mỗi SKU: Khó khai thác hiệu quả các lane lưu trữ sâu.
• Kho cần tiếp cận trực tiếp từng pallet thường xuyên: Cần so sánh thêm với giải pháp kệ cho phép truy xuất độc lập từng vị trí.
• Kho có lượng hàng hoặc tần suất xuất nhập thấp: Cần đánh giá mức tiết kiệm vận hành so với chi phí đầu tư.
• Kho yêu cầu tự động hóa hoàn toàn: Cần xem xét hệ thống có khả năng tự động chuyển hàng giữa các lane, tầng và điểm nhập xuất, bởi cấu hình Two Way bán tự động vẫn sử dụng xe nâng.

GIẢI PHÁP GẤP ĐÔI PALLET TRÊN CÙNG DIỆN TÍCH

Vinatech Group giúp bạn tính toán sức chứa và so sánh các phương án bố trí để tìm ra giải pháp tối ưu cho mặt bằng hiện tại.

→ Nhận phương án tăng sức chứa kho hàng

5. Tiêu chuẩn thiết kế và lắp đặt kệ Shuttle Two Way

Quy cách Robot Shuttle ATS2 Series

Tiêu chuẩn bố trí layout

Khoảng cách chuẩn:

• Từ mặt Omega tới pallet đầu tiên: 100mm
• Giữa hai pallet: 50mm (có thể điều chỉnh nếu hàng thường lệch khỏi pallet)
• Mặt Omega đầu và cuối luôn hướng ra ngoài (bắt buộc)

Lưu ý thiết kế:

• Kích thước pallet trên layout là kích thước phủ bì cả pallet và hàng hóa
• Đối với hàng thường bị lệch, cần hiệu chỉnh khoảng cách phù hợp thực tế
• Trạm sạc đặt ở cuối dãy kệ, hoặc chính giữa nếu hệ nhiều tầng dùng chung shuttle

Liên hệ Vinatech Group ngay hôm nay để được tư vấn miễn phí, khảo sát hiện trạng kho và báo giá chi tiết hệ thống Kệ Shuttle Two Way phù hợp với quy mô doanh nghiệp của bạn.

Câu hỏi thường gặp FAQs

1. Hệ thống Shuttle Two Way là gì và cơ chế hoạt động ra sao?

Shuttle Two Way là dòng robot tự hành thế hệ mới, vận hành theo hai hướng (tiến và lùi) trên hệ thống ray dẫn hướng để vận chuyển pallet. Robot Shuttle Two Way nhận lệnh từ điều khiển từ xa, tự động nâng pallet và đưa vào vị trí lưu trữ sâu trong kệ hoặc lấy hàng ra ngoài một cách nhanh chóng.

2. Ưu điểm nổi bật của Shuttle Two Way so với kệ kho truyền thống?

Sử dụng Shuttle Two Way giúp doanh nghiệp tăng mật độ lưu trữ lên đến 80% diện tích kho nhờ việc loại bỏ hoàn toàn các lối đi dành cho xe nâng giữa các dãy kệ. Ngoài ra, Shuttle Two Way giúp rút ngắn thời gian xuất nhập hàng và giảm thiểu tối đa các rủi ro va chạm gây hư hỏng khung kệ.

3. Hệ thống Shuttle Two Way hỗ trợ các phương thức xuất nhập hàng nào?

Giải pháp Shuttle Two Way cực kỳ linh hoạt khi có thể đáp ứng tốt cả hai phương thức quản lý kho phổ biến là FIFO (Nhập trước xuất trước) và LIFO (Nhập sau xuất trước). Tùy vào cấu trúc kho bãi, robot Shuttle Two Way sẽ được lập trình để tối ưu hóa quy trình luân chuyển hàng hóa theo nhu cầu cụ thể.

4. Tải trọng tối đa mà một robot Shuttle Two Way có thể vận chuyển?

Mỗi robot Shuttle Two Way của Vinatech được thiết kế mạnh mẽ với khả năng chịu tải trọng pallet từ 500kg đến 1.500kg. Nhờ động cơ hiệu suất cao, Shuttle Two Way đảm bảo vận chuyển các loại hàng hóa nặng một cách ổn định và an toàn tuyệt đối trên hệ thống ray.

5. Robot Shuttle Two Way có thể làm việc liên tục trong bao lâu?

Được trang bị dòng pin Lithium công nghiệp cao cấp, Shuttle Two Way có thể vận hành liên tục từ 8 đến 10 tiếng sau mỗi lần sạc. Công nghệ sạc nhanh giúp robot Shuttle Two Way sớm quay lại trạng thái làm việc, đảm bảo dòng chảy hàng hóa trong kho không bị gián đoạn.

6. Hệ thống Shuttle Two Way đảm bảo an toàn như thế nào?

An toàn là ưu tiên hàng đầu khi robot Shuttle Two Way được tích hợp cảm biến laser và hệ thống dừng khẩn cấp đa điểm. Khi phát hiện vật cản hoặc sự cố sai lệch vị trí pallet, Shuttle Two Way sẽ tự động dừng lại ngay lập tức để bảo vệ an toàn cho thiết bị và nhân sự kho.
