Kệ Radio Shuttle: Hệ thống kệ tự động lấy hàng đa năng bằng Robot

Kệ Shuttle là gì?

Kệ Shuttle là hệ thống kệ lưu trữ hàng hóa bán tự động, sử dụng robot để trung chuyển hàng hóa trên đường ray thông qua remote điều khiển hoặc máy tính có kết nối wifi. Nhờ đó, xe nâng không cần phải di chuyển sâu vào bên trong, giúp rút ngắn thời gian lưu chuyển hàng hóa và giảm thiểu rủi ro do va chạm.

Kệ Shuttle là hệ thống kệ chứa hàng bán tự động, gồm các dãy kệ liên tiếp nhau không ngăn cách bởi lối đi, giúp tận dụng tối đa không gian nhà kho. Nhờ đó, xe nâng không cần phải di chuyển sâu vào bên trong, giúp rút ngắn thời gian lưu chuyển hàng hóa và giảm thiểu rủi ro do va chạm.

Kệ tự động phù hợp để lưu trữ hàng hóa với mật độ cao, phù hợp ứng dụng trong hệ thống kho lạnh, ngành thực phẩm và đồ uống và các cấp SKU thấp khác.

Kệ có thể giúp bạn sử dụng tối đa kho lưu trữ và đơn giản hóa việc xếp dỡ hàng hóa.

• Kệ sẽ đưa đón và tự động xếp dỡ pallet với năng suất, hiệu quả cao
• Không cần xe nâng vào lối đi
• Tốc độ chạy của robot khi không tải là 1,2 m/s và có tải là 0,8 m/s
• Tải trọng tối đa 1500kg/pallet

Loại kệ kho công nghiệp này được sử dụng rộng rãi trong ngành thực phẩm và đồ uống, kho lạnh, hóa chất, ô tô, linh kiện điện tử, trung tâm hậu cần và công nghiệp hóa chất, sẽ nâng cao hiệu quả công việc và tiết kiệm chi phí lao động.

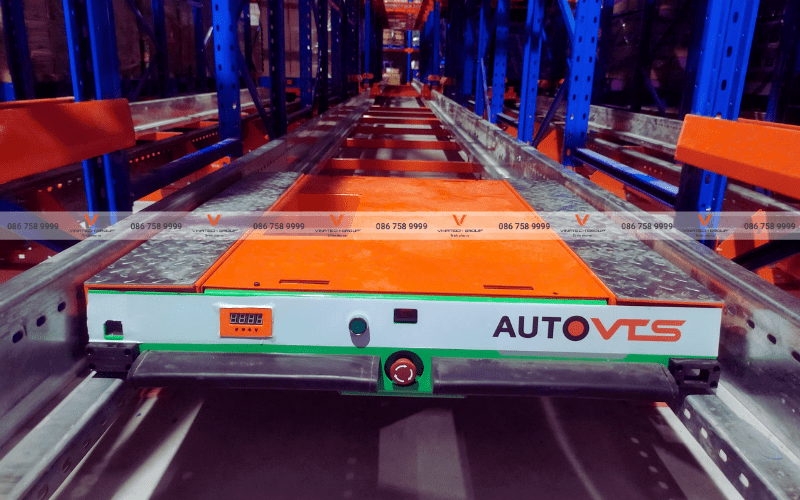

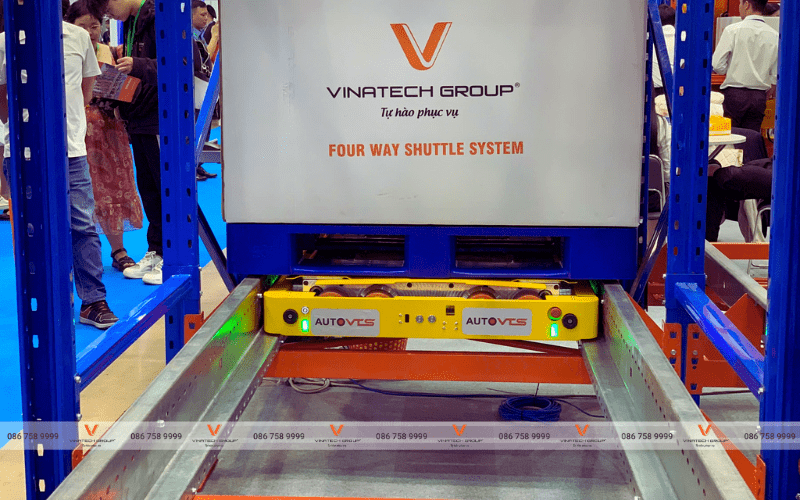

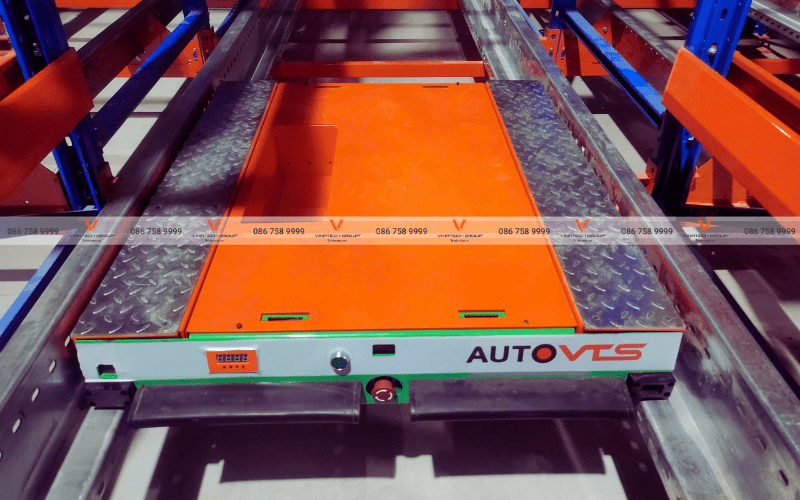

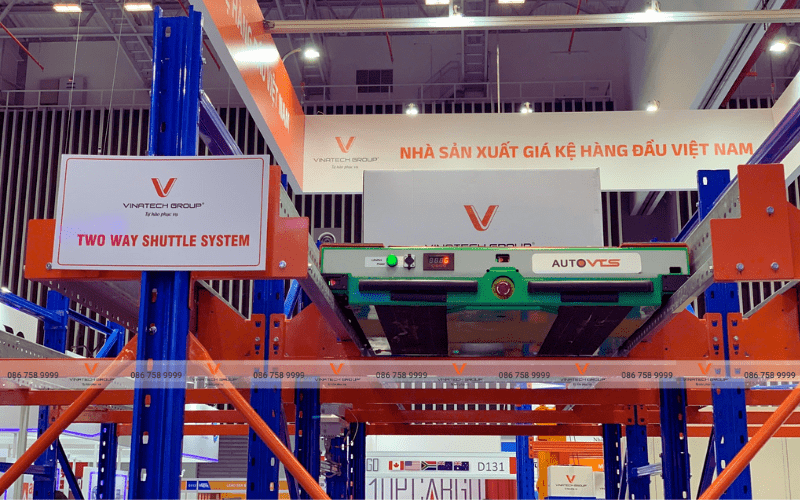

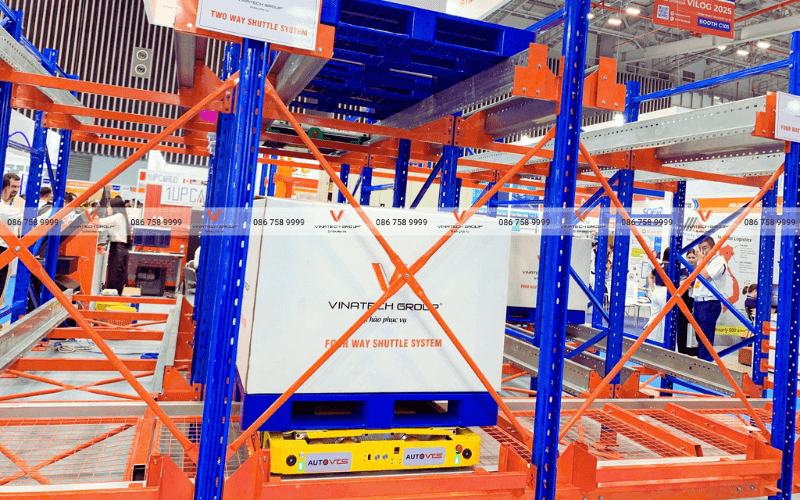

Robot Shuttle là gì?

Robot Shuttle là một bộ phận quan trọng, không thể thiếu trong hệ thống kệ Shuttle, giúp hỗ trợ vận chuyển hàng hóa cho kệ một cách tối ưu. Robot shuttle là một thiết bị chạy trên đường ray trong làn đường lưu trữ của kệ để bốc dỡ pallet. Thông qua một xe nâng hàng robot pallet được vận chuyển đến đặt ở đường ray của tầng kệ cần thiết và thực hiện các nhiệm vụ bốc dỡ hàng hóa.

Nhờ có sự hỗ trợ của robot sẽ giúp vận chuyện hàng hóa trên đường ray hiệu quả hơn, thay vì phải bốc dở hàng bằng xe nâng. Ngoài ra, chúng còn giúp tăng năng suất, giảm thiểu nhân công.

Để sử dụng được robot shuttle, kệ kho hàng phải được thiết kế tối ưu nhờ tận dụng không gian của kho. Đối với kệ chứa hàng thông thường thì robot shuttle có thể giúp tăng không nhiều lần không gian chứa hàng.

Robot Shuttle cho thời gian hoạt động rất dài (khoảng 8 tiếng) nhờ sử dụng pin chuyên dụng, có thể tái tạo khi giảm tốc. Đặc biệt, nó đảm bảo tính an toàn khi người điều khiển không cần trực tiếp tiến vào kho hàng mà chỉ cần điều khiển robot thông qua remote điều khiển.

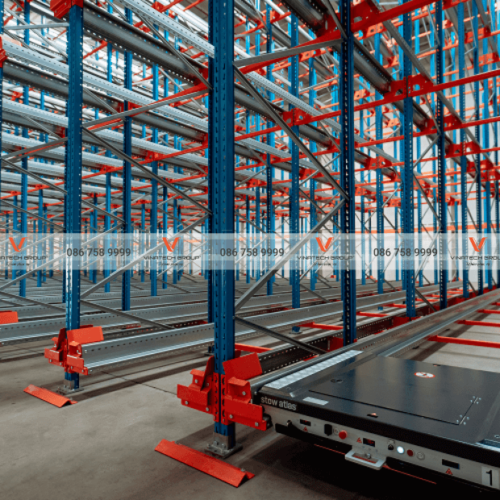

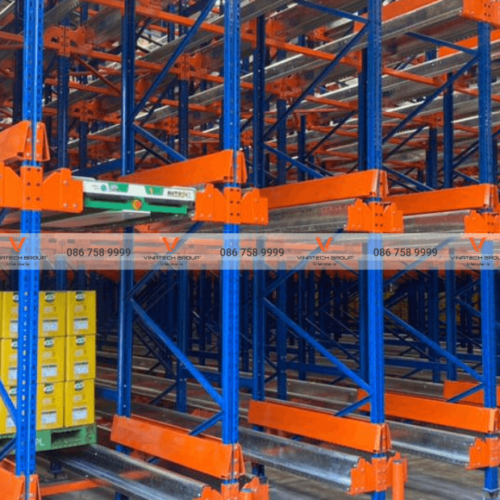

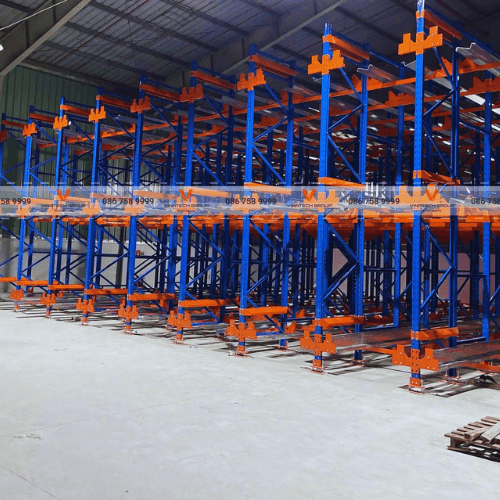

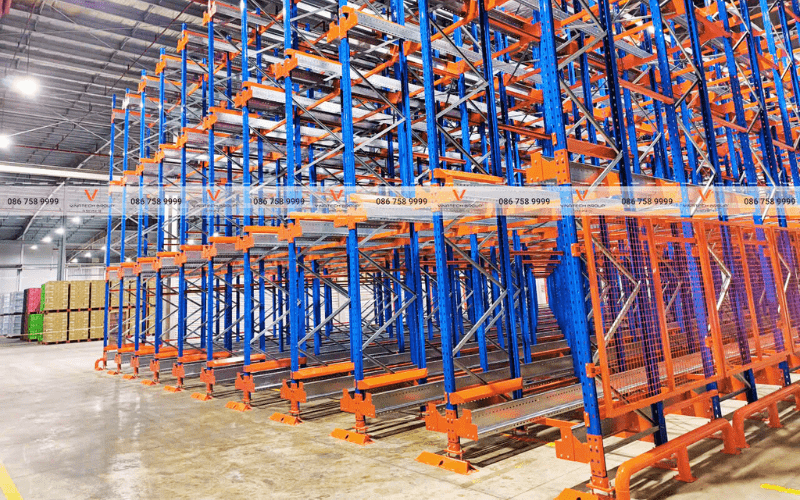

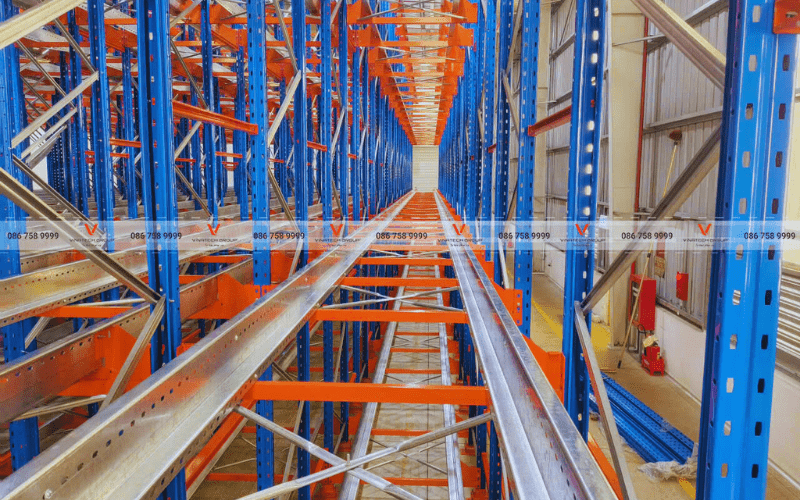

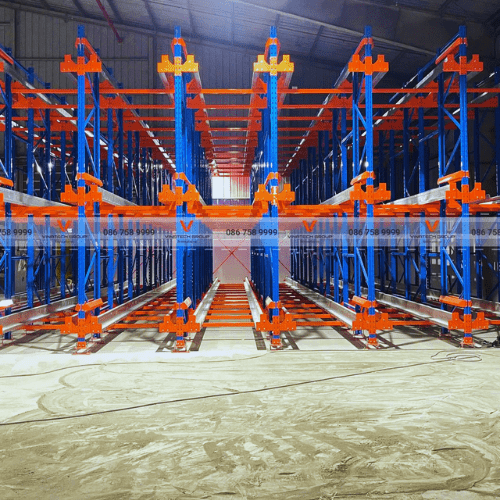

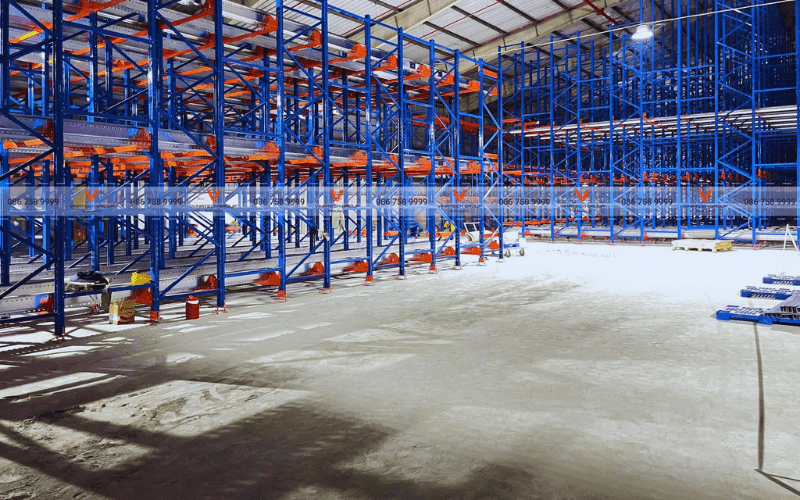

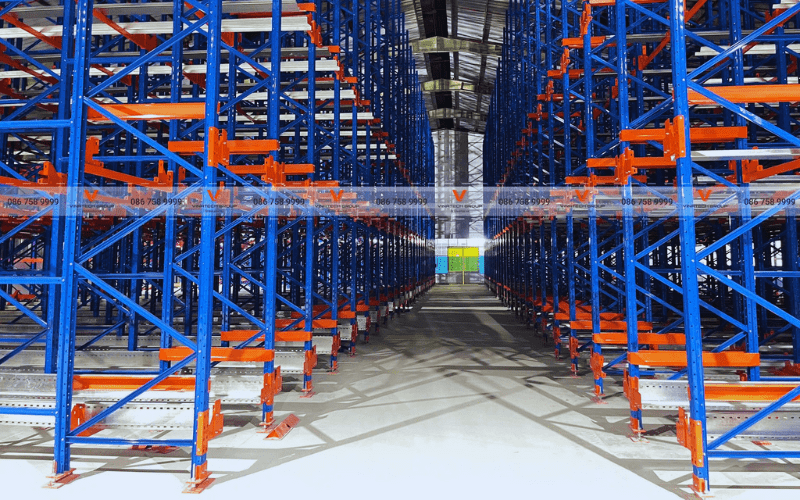

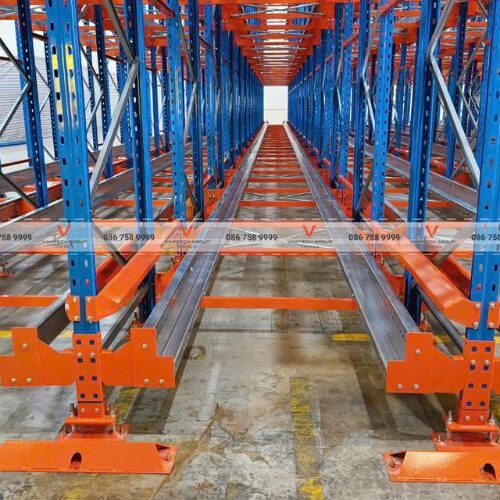

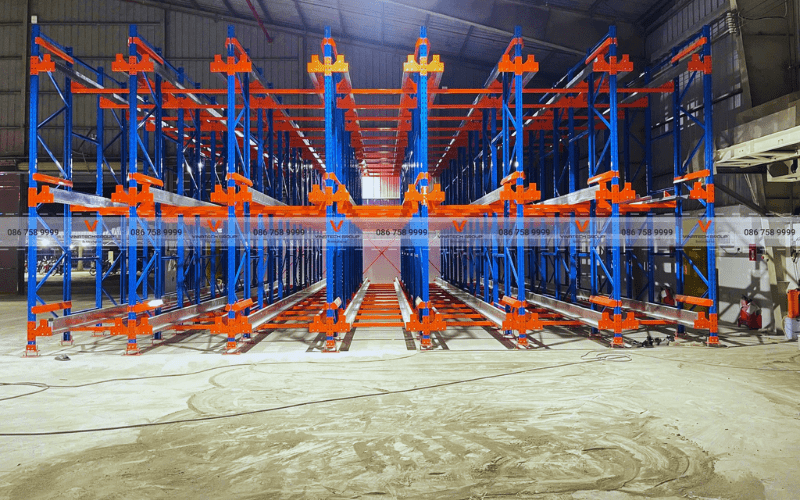

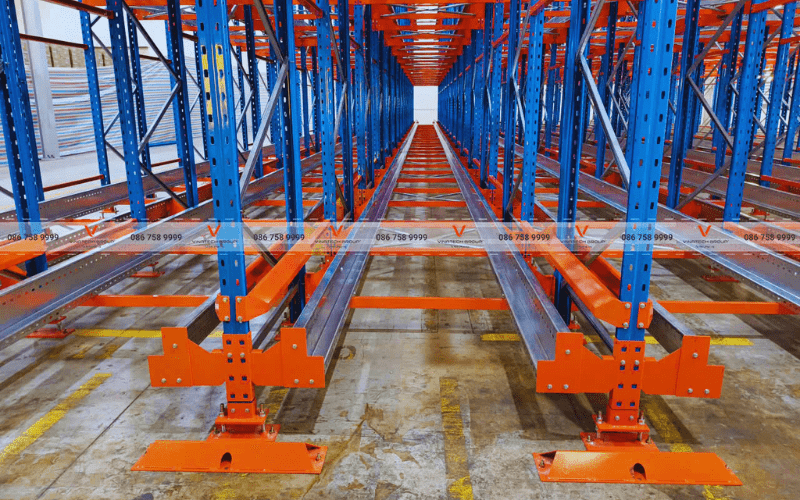

Cấu tạo kệ Radio Shuttle

Dòng sản phẩm kệ Shuttle mà Vinatech Group cung cấp có cấu tạo như sau:

• Khung cột chịu tải: Chịu lực trên toàn hệ thống Shuttle Rack.
• Thanh beam: Nối giữa 2 khung cột chịu tải. Là nơi đặt pallet và ray dẫn giá đỡ.
• Ray dẫn: Nơi đặt giá đỡ tự động.
• Giá đỡ con thoi (robot tự động): Xuất nhập, di chuyển hàng trong hệ thống kệ.
• Ray hỗ trợ: Cố định ray dẫn.
• Tấm chắn: Giữ cho giá đỡ không trượt ra khỏi kệ.

Thông số kệ Shuttle

Các thông số kỹ thuật cơ bản của kệ Radio Shuttle bao gồm:

• Vật liệu thép: Thép cán nguội SPCC JIS G3141
• Tải trọng tối đa/ Pallet: 1500 Kg/pallet
• Kích thước Pallet:
  • Chiều rộng 1200mm
  • Chiều sâu 800, 1000, 1200mm
• Chiều sâu tối đa kệ: 30m
• Chiều cao tối đa kệ: 11m
• Tiêu chuẩn màu sơn/l Xanh, Cam, Mạ kẽm
• Hệ thống lưu trữ: FIFO/LIFO
• Điện áp làm việc: 48V (DC)
• Điện áp xạc: 220V (AC)/50hz
• Tốc độ có tải: 0,8m/s
• Tốc độ không tải: 1,2 m/s
• Chiều cao nâng: 40mm
• Loại pin: Lithium 5-6 giờ (hoạt động đầy tải liên tục)
• Sóng điều khiển: Wifi
• Hiển thị: IPS LCD, 6.5’’, HD+ (hệ điều hành android)

Tính năng kệ Radio Shuttle

Khi sử dụng dòng sản phẩm kệ Radio Shuttle cho kho hàng thì sẽ mang tới những tính năng như:

• Pallet di chuyển qua giá đỡ độc lập với xe nâng để tăng thông lượng pallet và giảm hư hỏng sản phẩm.
• Mật độ lưu trữ hàng hóa cực cao, có thể tận dụng lên đến 80% diện tích kho
• Chiều sâu không giới hạn, nhiều kho hàng có chiều sâu tới 40m hoặc hơn, tận dụng tối đa không gian kho.
• Tốc độ xuất nhập hàng nhanh chóng, tiết kiệm thời gian, giảm được chi phí nhân công.
• Hệ thống kệ chứa pallet xếp dỡ hiệu quả, đảm bảo độ chính xác cao.
• Sử dụng Robot với tính năng tự động lấy hàng tránh gây hư hỏng các bộ phận giá đỡ do xe nâng không phải đi sâu vào trong lấy hàng.
• Linh hoạt giữa 2 phương pháp xuất nhập hàng: FIFO (nhập trước xuất trước) và LIFO (nhập sau xuất trước).
• Tương thích với các kích thước pallet khác nhau.
• Lý tưởng để bảo quản ở nhiệt độ thấp đến -25 độ C.
• Hệ thống robot pallet Radio Shuttle cung cấp tùy chọn lưu trữ mật độ cao linh hoạt, tùy chỉnh để xử lý pallet hiệu quả. Robot chạy bằng pin và vận hành từ xa. Radio Shuttle Rack vận chuyển các pallet tự động thông qua bộ phận điều khiển.

Nguyên lý kệ Shuttle hoạt động

Nguyên tắc hoạt động của kệ Shuttle được dựa trên việc kết hợp một hệ thống khung gian với một hệ thống con thoi để vận chuyển các pallet hàng hóa. Tên gọi “Shuttle” xuất phát từ nguyên tắc hoạt động của nó. Hệ thống này hoạt động qua hai giai đoạn chính: nhập hàng và xuất hàng.

Giai đoạn nhập hàng bắt đầu bằng việc các robot được đặt trên đường ray nhận những pallet hàng hóa từ các xe nâng. Sau đó, khi được kích hoạt bằng nút điều khiển, các robot sẽ nâng và di chuyển các pallet hàng hóa đến vị trí ban đầu đã được thiết lập.

Giai đoạn xuất hàng là khi các robot được điều khiển để di chuyển sâu vào kệ để lấy pallet hàng và đưa chúng ra đầu kệ. Phần còn lại của quy trình này thường được thực hiện bởi nhân viên sử dụng xe nâng để lấy hàng ra.

Với cách hoạt động này, hệ thống kệ tự động (Radio Shuttle) tiết kiệm diện tích lớn hơn so với hệ thống AS-RS và giúp tối ưu hóa quá trình di chuyển hàng hóa trong kho.

Lợi ích khi sử dụng robot chạy trên kệ Shuttle

Radio Shuttle là dòng kệ Pallet được sử dụng trong nhiều kho công nghiệp hiện nay. Cũng như nhiều mẫu kệ hạng nặng khác thì kệ shuttle mang lại nhiều lợi ích giúp tối ưu không gian, hiệu quả trong quản lý hàng hóa.

• Có thể tiết kiệm 50% vận hành (nhờ vào sử dụng robot pallet shuttle).
• Đảm bảo an toàn trong lao động khi robot lấy hàng thay thế con người, tránh trường hợp va chạm hay gây nguy hiểm khi lấy hàng.
• Tận dụng tối ưu sức chứa kho hàng.
• Kết cấu của hệ thống kệ được thiết kế vững chắc, độ bền cao, sử dụng lâu dài, đảm bảo an toàn, giảm được chi phí sự cố và bảo trì.
• Thời gian nhập và xuất hàng nhanh chóng.
• Phát hiện vị trí pallet cần xuất do sử dụng cảm biến.
• Tận dụng tối đa diện tích kho hàng, giúp tăng số lượng hàng hóa được lưu trữ trong kho.
• Loại bỏ lối đi trong kho hàng từ đó có thể tăng diện tích dành cho kệ chứa hàng.
• Xe nâng không tiếp xúc với kệ nên có thể giảm thiệt hại do va chạm giữa xe nâng và kệ.

Có thể thấy, kệ Radio Shuttle mang lại nhiều tính năng tự động giúp tối ưu hóa trong lưu trữ, quản lý hàng hóa. Đây cũng là giải pháp được các chuyên gia dự báo sẽ trở thành xu hướng cho các kho hàng trong thời gian tới.

Với kinh nghiệm 12 năm trong sản xuất giá kệ, Vinatech Group luôn mang tới cho quý khách hàng giải pháp lưu trữ hoàn hảo nhất, trong đó robot shuttle là dòng sản phẩm đang được chúng tôi chú trọng. Liên hệ ngay tới Vinatech Group để được tư vấn và báo giá.

Hình thức lưu trữ khi sử dụng Robot Shuttle

Với cơ chế hoạt động rõ ràng, robot shuttle mang lại hiệu quả tối ưu trong xuất nhập hàng hóa và kiểm soát hàng tồn kho. Dưới đây là cơ chế hoạt động của hệ thống radio shuttle.

• Đầu tiên, xe nâng sẽ đặt robot lên vị trí dãy kệ cần lưu trữ hàng hóa.
• Tiếp theo, xe nâng đặt từng pallet hàng hóa đến đầu dãy kệ, vị trí mà có robot vận chuyển.
• Người vận hành sẽ sử dụng thiết bị điều khiển (có kết nối wifi), ấn nút để nâng hàng, di chuyển đến vị trí trống trên giá đỡ (nơi hàng hóa được lưu trữ). Khi đó, cảm biến sẽ đảm bảo chuyển động vào ví trí đặt hàng.
• Sau khi đưa hàng vào vị trí cần đặt, robot sẽ quay trở lại vị trí ban đầu để sẵn sàng cho chu kì tiếp theo, các bước này diễn ra lần lượt choi đến khi hàng hóa được lưu trữ đầy đủ.

Với việc linh hoạt trong phương thức lấy hàng, Radio Shuttle mang lại sự tiện lợi trong xuất nhập hàng hóa. Với mỗi phương thức lấy hàng, cơ chế hoạt động của chúng sẽ có sự khác nhau.

Hệ thống lưu trữ FIFO

Hệ thống vận hành với hai lối đi tương ứng với 2 lối xuất hàng và nhập hàng, quy trình được thực hiện như sau:

• Nhập hàng: Pallet đầu tiên được đặt xuống robot và sau đó Robot sẽ vận chuyển hàng hóa đến phía cuối của dãy kệ (quá trình này sẽ lặp đi lặp lại đến khi hàng hóa được xếp đầy).
• Xuất hàng: Xe nâng sẽ nhận Pallet đầu tiên và lần lượt đến pallet cuối cùng.

Hệ thống lưu trữ LIFO

Hệ thống vận hành với một lối đi tương ứng với 1 lối xuất nhập, quy trình xuất nhập hàng thự hiện như sau:

• Quá trình nhập hàng: Pallet đầu tiên được đặt xuống và sau đó Robot shuttle sẽ vận chuyển hàng hóa đến phía cuối của dãy kệ (quá trình này sẽ lặp đi lặp lại đến khi hàng hóa được xếp đầy).
• Quá trình xuất hàng: Xe nâng sẽ nâng Pallet cuối cùng được xếp vào và thực hiện lần lượt đến pallet được xếp vào đầu tiên.

Ứng dụng kệ tự động Shuttle

Giải pháp kệ kho thông minh Radio Shuttle với robot thích ứng với bất kỳ nhà kho nào – bất kể kích thước của không gian hiện có, cho phép tối ưu hóa khối lượng lưu trữ và giảm thời gian làm việc.

Trong đó, kệ Radio Shuttle thích hợp nhất với những kho sau:

• Kho có nhiều pallet cho mỗi SKU

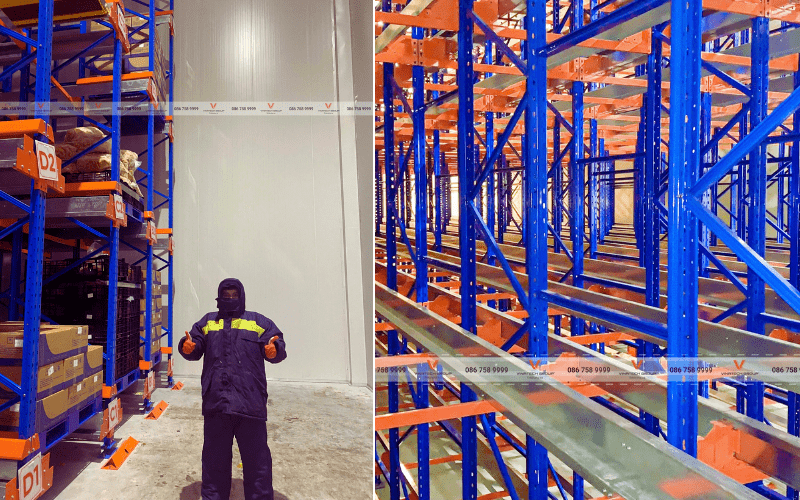

• Kho lạnh
• Kho có lưu lượng nhập/xuất hàng nhanh và nhiều
• Kho lưu trữ sản phẩm có tính chất theo mùa
• …

Báo giá mẫu kệ tự động Radio Shuttle

Để báo giá tổng thể vận hành cho một kho thông minh thì bạn cần quan tâm tới hệ thống kệ tự động Radio Shuttle, trong đó chi phí này bao gồm 2 phần chính:

• Chi phí cho hệ thống kệ: Chi phí này phụ thuộc vào quy mô của kho hàng và năng lực của nhà sản xuất kệ. Năng lực của nhà sản xuất kệ sẽ quyết định giá thành của sản phẩm có được tối ưu hay không.
• Chi phí cho Robot nâng hàng để vận hành hệ thống.

Để báo giá hệ thống kệ tự động lấy hàng bằng robot (Kệ Radio Shuttle), hãy liên hệ ngay với chúng tôi để được tư vấn lắp đặt kệ phù hợp, thiết kế miễn phí và báo gia chính xác nhất!

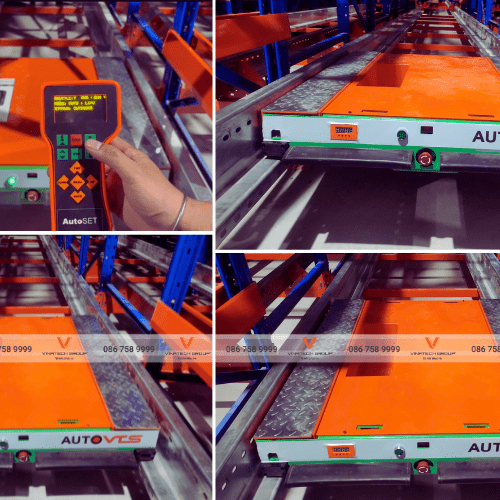

Cách vận hành kệ tự động Radio Shuttle

Quy trình vận hành của hệ thống kệ tự động Radio Shuttle cơ bản như sau:

• Bước 1: Xe nâng đặt Robot Shuttle tại vị trí cần nhập hàng.
• Bước 2: Xe nâng tiến hành đưa pallet chứa hàng vào vị trí hàng kệ đã để sẵn Robot.

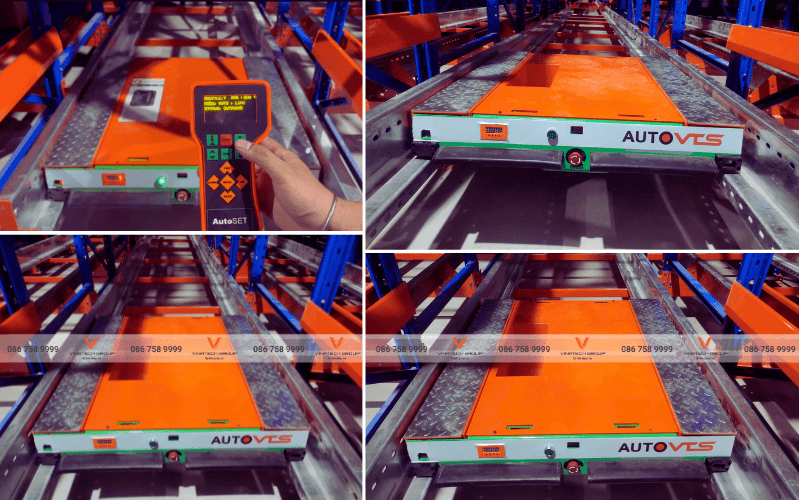

• Bước 3: Sử dụng remote gửi lệnh đến robot Shuttle để di chuyển pallet hàng.
• Bước 4: Robot nâng và di chuyển pallet hàng vào sâu đúng vị trí mong muốn (theo lệnh đã thiết lập).
• Bước 5: Sau khi đưa pallet hàng vào đúng vị trí, Robot quay ra đầu dãy kệ, thao tác lặp lại cho đến khi đầy tầng kệ, trước khi vị trí cuối cùng được lấp đầy. Robot được lấy ra và đưa đến vị trí khác để tiếp tục vận hành.

Nên sử dụng bao nhiêu robot cho hệ thống kệ tự động

Tùy vào quy mô kho hàng và mức độ xuất-nhập hàng hóa mà có thể sử dụng robot để phục vụ tốt nhất cho yêu cầu vận chuyển hàng hóa của kho hàng.

• Năng suất hoạt động của 1 robot nâng hàng: Thông thường, 1 robot nâng hàng có thể đạt tốc độ xuất nhập tối đa 600 pallet/ngày, trong 8h làm việc.
• Nếu kho hàng của bạn quy mô trung bình có thể sử dụng 2 robot cho hoạt động xuất – nhập hàng và 1 robot dự phòng cho các trường hợp robot đang vận hành bị trục trặc, có robot để thay thế không làm gián đoạn công việc xuất nhập hàng.

Một trong những thử thách khi ứng dụng hệ thống kệ tự động cho thị trường việt nam chính là phần ngân sách ban đầu, nhà kho tự động tốn chi phí vận hành vào thời điểm ban đầu hơn các loại hệ thống giá kệ thông thường khác, tuy nhiên hiệu quả sau đó lại không hề nhỏ:

• Tiết kiệm thời gian bốc dỡ hàng hóa
• Dễ sử dụng, dễ bảo trì
• Có thể sử dụng trong kho lạnh
• …

Địa chỉ thiết kế và cung cấp kho – kệ Radio Shuttle chính hãng

Vinatech Group hiện là đơn vị hàng đầu trong lĩnh vực cung cấp giải pháp lưu trữ thông minh, đặc biệt là kệ shuttle (kệ tự động) trên toàn quốc.

Với nhiều năm kinh nghiệm và đội ngũ nhân viên chuyên nghiệp, chúng tôi cam kết mang đến cho khách hàng những sản phẩm và dịch vụ chất lượng cao nhất.

Lợi ích khi sử dụng sản phẩm kệ tự động của Vinatech Group:

• Tối ưu hóa diện tích kho bãi: Kệ shuttle giúp tiết kiệm diện tích kho bãi lên đến 60%.
• Nâng cao hiệu quả lưu trữ: Hệ thống tự động giúp tăng tốc độ xuất nhập hàng và giảm thiểu sai sót.
• Giảm chi phí vận hành: Tiết kiệm chi phí nhân công và năng lượng.
• Đảm bảo an toàn cho hàng hóa: Hệ thống kệ được thiết kế và sản xuất theo tiêu chuẩn quốc tế, đảm bảo an toàn cho hàng hóa.

Trên đây là thông tin về mẫu kệ Radio Shuttle mà Vinatech Group đang cung cấp. Hy vọng qua nội dung trên bạn sẽ lựa chọn được sản phẩm kệ tự động phù hợp cho kho hàng.

Nếu có nhu cầu hay thắc mắc nào hãy liên hệ ngay cho chúng tôi để được giải đáp nhé!
