Giải pháp kho tự động cho kho điện tử

Ngành điện tử có tốc độ luân chuyển hàng hóa cao, với hàng nghìn mã linh kiện (SKU) cần được nhập, lưu trữ và cấp phát liên tục cho dây chuyền sản xuất. Khi quy mô nhà máy mở rộng, mô hình kho truyền thống nhanh chóng bộc lộ hạn chế về tốc độ xử lý, độ chính xác tồn kho và khả năng tận dụng không gian. Trong bối cảnh đó, hệ thống kệ tự động đang trở thành giải pháp hiệu quả giúp doanh nghiệp điện tử nâng cấp năng lực lưu trữ và tự động hóa vận hành. Cùng Vinatech Group phân tích bài toán tối ưu không gian, tốc độ truy xuất và hiệu quả vận hành của một dự án kho điện tử tự động trong bài viết dưới đây.

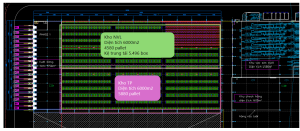

1. Hiện trạng kho điện tử

Trước khi tự động hóa, kho vận hành của nhà máy được chia thành hai khu vực riêng biệt: kho nguyên vật liệu (NVL) và kho thành phẩm (TP), mỗi khu có diện tích 6.000 m², sử dụng kệ thường kết hợp xe nâng, và chưa triển khai hệ thống quản lý kho (WMS).

Kho nguyên vật liệu:

• Diện tích 6.000 m², sức chứa 4.580 pallet
• Kệ trung tải sức chứa 5.496 box
• Khoảng 10.000 SKU, chủ yếu là thùng nhỏ dạng carton hoặc thùng nhựa, trọng lượng khoảng 50kg/thùng
• Kệ trung tải 4 tầng, nhân công phải lấy nguyên vật liệu hoàn toàn thủ công

Với mật độ SKU cao và kích thước hàng hóa nhỏ, kho NVL là khu vực đòi hỏi thao tác lấy hàng (picking) tần suất cao nhất trong toàn bộ chuỗi vận hành, cũng là nơi phụ thuộc nhiều nhất vào sức người.

Kho thành phẩm:

• Diện tích 6.000 m², sức chứa 5.880 pallet
• Khoảng 1.000 SKU, trọng lượng mỗi pallet hàng hóa khoảng 1.000 kg
• Nhiều kích thước pallet khác nhau: 1000×1200 mm, 1100×1200 mm, 1100×1100 mm
• Kệ selective 4 tầng beam (tương đương 5 tầng pallet), chiều cao kệ 7 m
• Xuất hàng theo nguyên pallet bằng xe nâng

Có thể thấy hai khu vực kho có đặc thù vận hành hoàn toàn khác nhau: kho NVL cần xử lý số lượng SKU lớn với thao tác lấy lẻ theo thùng/box, trong khi kho thành phẩm xử lý ít SKU hơn nhưng khối lượng mỗi đơn vị lưu trữ (pallet) lớn hơn nhiều. Đây chính là căn cứ quan trọng để lựa chọn loại thiết bị tự động hóa phù hợp cho từng khu vực mà Vinatech Group sẽ phân tích ở nội dung tiếp theo.

2. Vấn đề cốt lõi cần giải quyết trong kho điện tử

Từ thực trạng vận hành trên, kho nguyên vật liệu và thành phẩm của nhà máy điện tử đang đối mặt với 5 vấn đề cốt lõi:

• Khó kiểm soát tồn kho chính xác, tiềm ẩn nguy cơ thất lạc hoặc mất hàng do thao tác nhập – xuất thủ công không được ghi nhận theo thời gian thực.
• Thời gian tìm kiếm và soạn hàng kéo dài, phụ thuộc gần như hoàn toàn vào nhân công, đặc biệt tại kho NVL với khoảng 10.000 SKU cần lấy lẻ.
• Khó kiểm soát hạn sử dụng hàng hóa, do không có cơ chế quản lý lô/hạn (Lot/FIFO) tự động.
• Không tận dụng hiệu quả chiều cao và diện tích lưu trữ, kệ chỉ cao 4- 7 tầng trong khi mặt bằng có thể khai thác lớn hơn nhiều nếu áp dụng kệ cao tầng.
• Tiềm ẩn rủi ro an toàn cho cả con người và hàng hóa khi nhân công phải thao tác thủ công ở các tầng kệ cao, kết hợp với hoạt động dày đặc của xe nâng.

3. Đề xuất giải pháp kệ tự động cho kho điện tử

Để minh họa cụ thể hiệu quả của giải pháp kho tự động, cùng Vinatech Group phân tích bài toán thực tế của dự án kho điện tử có diện tích 12.000 m².

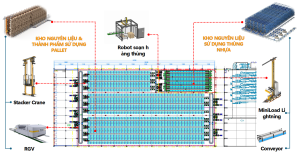

3.1. Đề xuất hệ thống ASRS – Giải pháp tối ưu cho kho điện tử

Đối với kho điện tử, 2 hệ thống kệ tự động phổ biến sẽ gồm: Hệ thống ASRS và Shuttle Four Way. Tuy nhiên, sau khi so sánh giữa 2 giải pháp này, hệ thống ASRS được đánh giá là phương án tối ưu vượt trội cho bài toán kho.

Với đặc thù kho điện tử có số lượng SKU lớn (khoảng 10.000 SKU tại kho NVL), yêu cầu kho cao tầng (có thể khai thác đến 18- 22 m), hệ thống ASRS sử dụng Stacker Crane là lựa chọn tối ưu hơn so với Shuttle Four Way. Trên cơ sở đó, giải pháp tổng thể được đề xuất kết hợp hai loại thiết bị ASRS theo đặc thù từng khu vực:

• Kho nguyên liệu & thành phẩm sử dụng pallet → Stacker Crane
• Kho nguyên liệu sử dụng thùng nhựa (SKU nhỏ, tần suất xuất nhập cao) → MiniLoad-Lightning kết hợp robot soạn hàng thùng

Ngoài hai hệ thống lõi, giải pháp còn tích hợp thêm Conveyor và RGV (Rail Guided Vehicle) để kết nối luồng hàng giữa các khu vực trong mặt bằng nhà xưởng.

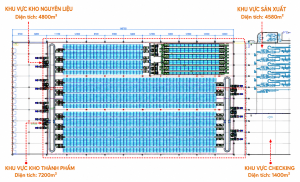

3.2. Bố trí layout trong kho điện tử

Mặt bằng tổng thể sau khi tự động hóa được chia thành 4 khu vực chức năng:

Khu vực kho nguyên liệu được chia thành hai phân khu theo loại bao bì:

• Kho nguyên liệu sử dụng pallet: kích thước pallet 1.100×1.200×1.600 mm, kệ 9 tầng, tổng sức chứa 7.704 pallet, tần suất xuất nhập 50 pallet/giờ, tần suất trả về 25 pallet/giờ. Được vận hành bởi 04 Stacker Crane.
• Kho nguyên liệu sử dụng thùng nhựa: kích thước thùng 40×50×40 cm, kệ 25 tầng, tổng sức chứa 37.500 thùng, tần suất xuất nhập 200 box/giờ. Được vận hành bởi 05 hệ thống MiniLoad-Lightning.

Khu vực kho thành phẩm: sử dụng pallet kích thước 1.100×1.200×1.600 mm, kệ 9 tầng, tổng sức chứa 17.712 pallet, tần suất xuất nhập 150 pallet/giờ, vận hành bởi 06 Stacker Crane.

Tổng cộng toàn hệ thống sử dụng 10 Stacker Crane và 5 hệ thống MiniLoad-Lightning hoạt động đồng bộ, đáp ứng năng lực xử lý 75 pallet/giờ (nhập – xuất – trả về) tại khu nguyên liệu pallet, 200 thùng/giờ tại khu nguyên liệu box, và 150 pallet/giờ tại khu thành phẩm.

Việc bố trí layout theo hướng phân tách rõ khu nguyên liệu – sản xuất – checking – thành phẩm giúp dòng chảy hàng hóa đi theo một chiều xuyên suốt, hạn chế giao cắt luồng di chuyển và tối ưu quãng đường vận chuyển giữa các công đoạn.

3.3. Các thiết bị tự động hóa trong kho điện tử

Hiệu quả của kho tự động không đến từ một thiết bị riêng lẻ mà được tạo nên bởi sự phối hợp đồng bộ giữa các robot, hệ thống vận chuyển và phần mềm điều khiển. Mỗi thiết bị đảm nhiệm một công đoạn, tạo thành chuỗi vận hành khép kín từ nhập hàng, lưu trữ đến xuất hàng.

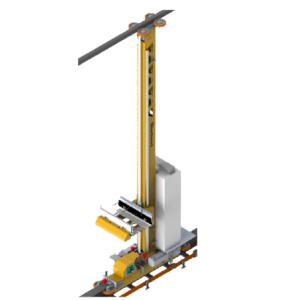

Hệ thống Stacker Crane

• Cơ cấu nâng/hạ: chiều cao hoạt động trong khoảng 6- 22m; trọng tải hàng 1.000 kg; tốc độ nâng/hạ 0,5 m/s; gia tốc nâng/hạ 0,5 m/s²
• Cơ cấu gắp hàng: khoảng cách gắp hàng 2.650 mm; tốc độ gắp hàng 0,5 m/s; gia tốc gắp hàng 0,5 m/s²
• Cơ cấu tới/lùi: khoảng cách di chuyển lên đến 70 m; tốc độ tới/lùi 2–2,5 m/s; gia tốc tới/lùi 0,5–0,9 m/s²

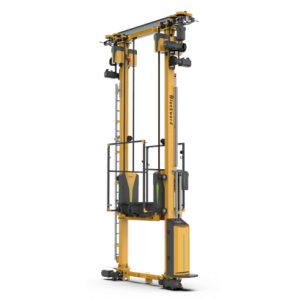

Hệ thống MiniLoad-Lightning

• Cơ cấu nâng/hạ: chiều cao hoạt động 18m; trọng tải hàng 100kg; tốc độ nâng/hạ 3 m/s; gia tốc nâng/hạ 0,5 m/s²
• Cơ cấu gắp hàng: khoảng cách gắp hàng 2 m; tốc độ gắp hàng 0,5 m/s; gia tốc gắp hàng 0,5 m/s²
• Cơ cấu tới/lùi: khoảng cách di chuyển lên đến 70 m; tốc độ tới/lùi 6 m/s; gia tốc tới/lùi 4 m/s²

So với Stacker Crane, MiniLoad-Lightning được thiết kế cho tải trọng nhỏ hơn (100 kg so với 1.000 kg) nhưng tốc độ nâng/hạ và tới/lùi nhanh hơn đáng kể, phù hợp với đặc thù xử lý số lượng lớn thùng/box tần suất cao tại kho nguyên liệu.

Hệ thống RGV (Ring RGV)

• Khối lượng tối đa: 3.000 kg
• Năng suất: 400 pallet/giờ
• Tốc độ di chuyển: 3,5 m/s
• Gia tốc nâng/hạ: 1,5 m/s²
• Sai số vị trí: ±3 mm
• Khoảng cách ray hàng: 1.200 mm

Hệ thống Conveyor

• Case Roller Conveyor: tốc độ di chuyển 1,5 m/s; khối lượng tải 50 kg
• Pallet Chain Conveyor: tốc độ di chuyển 0,3 m/s; khối lượng tải 1.500 kg

3.4. Công nghệ vận hành trong kho điện tử

Cả hai hệ thống Stacker Crane và MiniLoad-Lightning đều được trang bị các công nghệ điều khiển tiên tiến nhằm đảm bảo độ chính xác và an toàn khi vận hành ở tốc độ cao:

• Công nghệ Anti-Sway (áp dụng trên MiniLoad-Lightning): giảm rung động cơ khí trong quá trình di chuyển tốc độ cao, khử rung động về tối đa 8,4 mm trong chu kỳ 1,470 giây.
• Hiệu chỉnh thông minh (áp dụng trên Full Servo Stacker Crane): tự động phát hiện và hiệu chỉnh sai lệch, chống va chạm khi pallet nằm trong phạm vi sai lệch nhất định.
• Công nghệ điều khiển S-Curve Speed (áp dụng trên MiniLoad-Lightning): sử dụng đồ thị S-Curve để điều khiển tốc độ trên cả hai trục Travel và Lift, đảm bảo hệ thống khởi động và dừng êm ái.
• Chống va chạm thông minh (áp dụng trên Full Servo Stacker Crane): khi càng fork chạm vào vật cản hoặc pallet bị lệch, hệ thống kích hoạt chế độ dừng khẩn cấp để bảo vệ hàng hóa và thiết bị; đồng thời camera nhận diện pallet bị lệch hoặc hư hỏng để ngăn cản quá trình lấy hàng gặp sự cố.

3.5. Phần mềm tích hợp trong kho điện tử

Hệ thống phần mềm được tổ chức theo 3 lớp, kết nối xuyên suốt từ hệ thống doanh nghiệp đến từng thiết bị vận hành:

Lớp ERP/MES (Compal System): hệ thống hoạch định nguồn lực và quản lý sản xuất của doanh nghiệp, là nguồn dữ liệu đầu vào/đầu ra cho toàn bộ chuỗi vận hành kho.

Lớp WMS (Warehouse Management System) – Quản lý kho:

• Quản lý tồn kho theo thời gian thực ở nhiều cấp độ đơn vị (Reel / Tray / Box / Pallet)
• Quản lý vị trí lưu trữ (Location Management)
• Quản lý theo FIFO / Lot / Batch
• Truy xuất nguồn gốc (Traceability) linh kiện theo lô / số serial
• Kết nối trực tiếp với ERP/MES
• Báo cáo và phân tích tồn kho

Lớp WCS (Warehouse Control System) – Điều khiển thiết bị:

• Điều khiển Stacker Crane
• Điều khiển Conveyor / Shuttle
• Quản lý task vận chuyển hàng hóa
• Kết nối PLC và các thiết bị tự động
• Giám sát trạng thái thiết bị theo thời gian thực
• Tối ưu routing và throughput toàn hệ thống

Toàn bộ 3 lớp phần mềm này giao tiếp trực tiếp với hệ thống ASRS (Stacker Crane, Conveyor, Shuttle) ở tầng vận hành vật lý, tạo thành một vòng khép kín: dữ liệu đơn hàng từ ERP/MES → WMS phân bổ vị trí và lập kế hoạch → WCS điều phối thiết bị thực thi → dữ liệu trạng thái phản hồi ngược lại WMS/ERP theo thời gian thực.

4. Quy trình hoạt động của hệ thống ASRS trong kho điện tử

Quy trình vận hành của toàn hệ thống kho tự động được thiết kế theo 9 bước tuần tự, khép kín từ khâu nhập nguyên liệu đến lưu kho thành phẩm:

• Bước 1. Nhập kho nguyên liệu: Hàng pallet từ kho NVL tiến hành nhập kho; phần mềm WMS quản lý toàn bộ quá trình nhập hàng.
• Bước 2. Phân phối vào line: Pallet mẹ nhả ra, xe nâng đặt pallet hàng lên pallet mẹ, băng tải đưa hàng vào hệ thống, RGV phân phối các pallet vào từng line tương ứng.
• Bước 3. Lưu trữ nguyên liệu: Kho Stacker Crane thực hiện lưu trữ hàng nguyên liệu theo vị trí quy định trên WCS.
• Bước 4. Soạn hàng cấp sản xuất: Tại khu vực soạn hàng, robot thực hiện nhặt các thùng trên pallet ra và đưa vào khu vực MiniLoad.
• Bước 5. Lưu trữ hàng sản xuất: Kho Miniload thực hiện lưu trữ hàng phục vụ sản xuất theo vị trí quy định trên WCS.
• Bước 6. Sản xuất: Khu vực sản xuất tiếp nhận linh kiện và tạo ra hàng thành phẩm.
• Bước 7. Kiểm tra chất lượng: Hàng thành phẩm được đưa qua khu vực checking để kiểm tra.
• Bước 8. Phân phối thành phẩm: Băng tải và RGV phân phối pallet thành phẩm vào kho thành phẩm.
• Bước 9. Lưu trữ thành phẩm: Kho Stacker Crane thực hiện lưu trữ hàng thành phẩm theo vị trí quy định trên WCS.

Toàn bộ quy trình là sự phối hợp đồng bộ giữa 3 loại thiết bị tự động (Stacker Crane, MiniLoad, RGV/Conveyor) dưới sự điều phối thống nhất của WCS, giúp loại bỏ hoàn toàn các điểm dừng thủ công vốn là nguyên nhân chính gây chậm trễ và sai sót trong mô hình vận hành cũ.

5. Chi phí đầu tư hệ thống kho tự động ASRS cho kho điện tử

5.1. Hạng mục đầu tư

Tổng thể hệ thống ASRS được đề xuất bao gồm:

• 10 Stacker Crane: kệ pallet cao 18 m (9 tầng), 25.416 vị trí pallet
• 5 MiniLoad-Lightning: kệ cao 12 m (25 tầng), 37.500 vị trí box
• 3 hệ thống RGV
• Hệ thống băng tải (Conveyor)
• Phần mềm WMS/WCS

Tổng chi phí đầu tư ước tính: khoảng 115 tỷ VNĐ.

5.2. So sánh chi phí đầu tư (CAPEX) và diện tích so với kệ thường

Mặc dù CAPEX ban đầu của giải pháp tự động cao hơn gần 97,6 tỷ VNĐ so với kệ thường. Tuy nhiên hệ thống ASRS giúp cắt giảm 50% diện tích kho cần thiết (từ 24.000 m² xuống còn 12.000 m²). Đây chính là nền tảng để tạo ra khoản tiết kiệm vận hành dài hạn cho doanh nghiệp.

6. Hiệu quả đầu tư khi ứng dụng hệ thống kệ tự động ASRS cho kho điện tử

Việc triển khai hệ thống ASRS không chỉ tối ưu chi phí thuê kho, mà còn tối ưu toàn diện hiệu quả vận hành kho. Từ không gian lưu trữ, tốc độ xử lý đến chi phí vận hành và khả năng mở rộng đều được cải thiện rõ rệt.

6.1. Tiết kiệm chi phí thuê đất

Với giả định giá thuê nhà xưởng khu công nghiệp là 800.000 đ/m²/năm:

Kệ thường (24.000 m²): 19,2 tỷ/năm
Kho tự động (12.000 m²): 9,6 tỷ/năm

Như vậy doanh nghiệp có thể tiết kiệm: 9,6 tỷ VNĐ/năm. Việc giảm 50% diện tích không chỉ tiết kiệm chi phí thuê đất mà còn giải phóng quỹ đất cho các dự án mở rộng sản xuất khác.

6.2. Hiệu quả sử dụng nhân công

Chuyển từ mô hình kệ thường sang kho tự động giúp giảm 53 nhân sự, tương đương 61,6%, đồng thời tiết giảm khoảng 8,11 tỷ VNĐ chi phí nhân công mỗi năm. Điều này nhấn mạnh vai trò của tự động hóa trong việc giảm phụ thuộc vào lao động thủ công và tối ưu chi phí vận hành dài hạn.

6.3. Giảm thiểu đội xe nâng

Trong hệ thống AS/RS, Stacker Crane đảm nhận vai trò nâng hạ chính, giúp giảm số lượng xe nâng thủ công cần vận hành: từ 18 xe nâng (kệ thường) xuống còn 5 xe nâng (kho tự động). Doanh nghiệp tiết kiệm 5,85 tỷ VNĐ/năm từ chi phí khấu hao, sửa chữa, pin và bảo dưỡng xe nâng.

6.4. Điện năng và bảo trì hệ thống

Đây là các hạng mục chi phí vận hành (OPEX) tăng thêm khi chuyển sang kho tự động, do đặc thù thiết bị công nghệ cao đòi hỏi năng lượng vận hành và bảo trì định kỳ. Chi phí bảo trì kho tự động ước tính chiếm khoảng 2% tổng mức đầu tư mỗi năm để đảm bảo tính sẵn sàng của hệ thống.

6.5. Nâng cao chất lượng và độ chính xác

• Sai sót xuất nhập: giảm từ 0,15% xuống 0,02%, tiết kiệm 1,7 tỷ VNĐ/năm thiệt hại.
• Hư hỏng hàng hóa: giảm thiểu va chạm xe nâng, đổ pallet, tiết kiệm 0,8 tỷ VNĐ/năm.
• Tổng tiết kiệm trực tiếp từ chất lượng: +2,5 tỷ VNĐ/năm.
• Khả năng mở rộng: hệ thống AS/RS cho phép tăng năng suất bằng phần mềm mà không cần xây thêm 12.000 m² nhà xưởng, giúp tiết kiệm ước tính khoảng 120 tỷ VNĐ trong tương lai.

Hệ thống kho tự động loại bỏ yếu tố cảm tính của con người, đảm bảo nguyên tắc FIFO/FEFO tuyệt đối và truy xuất nguồn gốc theo thời gian thực. Đây là điều mà mô hình vận hành thủ công khó đạt được ở quy mô hàng chục nghìn SKU.

6.6. Tổng hợp so sánh chi phí vận hành hàng năm

Nhân công & xe nâng: − 13,95 tỷ
Thuê đất: − 9,6 tỷ
Điện & bảo trì: + 4,4 tỷ
Tổng tiết kiệm: ≈ 21,66 tỷ VNĐ/năm

6.7. Hiệu quả tài chính và thời gian hoàn vốn

• Tỷ suất hoàn vốn (ROI): 22,2%
• Thời gian hoàn vốn: 4,5 năm
• Với vòng đời hệ thống 15-20 năm, đây là khoản đầu tư hiệu quả về mặt tài chính trong dài hạn.

Dự báo tổng chi phí sau 10 năm (TCO): tiết kiệm lũy kế ước tính đạt 119 tỷ VNĐ so với phương án tiếp tục vận hành bằng kệ thường.

6.8. Giá trị chiến lược phi tài chính

Bên cạnh các con số tài chính, hệ thống kho tự động còn mang lại giá trị chiến lược dài hạn khó lượng hóa nhưng có tác động lớn đến năng lực cạnh tranh của doanh nghiệp:

7. Video mô phỏng kho điện tử ứng dụng hệ thống kệ tự động ASRS

Để hình dung trực quan toàn bộ luồng vận hành từ nhập kho nguyên liệu, lưu trữ bằng Stacker Crane và MiniLoad, soạn hàng bằng robot, cho đến lưu kho thành phẩm; doanh nghiệp có thể tham khảo video mô phỏng 3D dưới đây:

Video 3D mô phỏng trực quan hệ thống kệ ASRS vận hành trong kho điện tử

Từ một kho vận hành thủ công với nhiều điểm nghẽn về diện tích, nhân lực, tốc độ xử lý và độ chính xác tồn kho, doanh nghiệp đã chuyển đổi sang hệ thống AS/RS tích hợp Stacker Crane, MiniLoad-Lightning, RGV, Conveyor và WMS/WCS. Kết quả không chỉ nằm ở tự động hóa, mà thể hiện rõ qua những con số: giảm 50% diện tích kho, giảm 62% nhân lực, tiết kiệm khoảng 21,66 tỷ đồng chi phí vận hành mỗi năm, đạt ROI 22,2% và hoàn vốn sau 4,5 năm. Với các nhà máy điện tử có hàng nghìn SKU và yêu cầu cấp linh kiện liên tục, đầu tư kho tự động chính là nền tảng để nâng cao năng lực sản xuất trong dài hạn.
