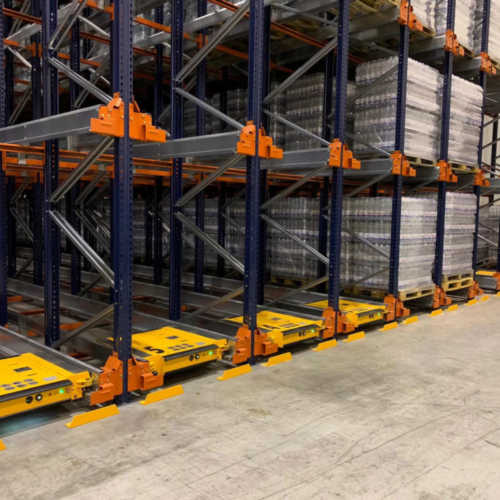

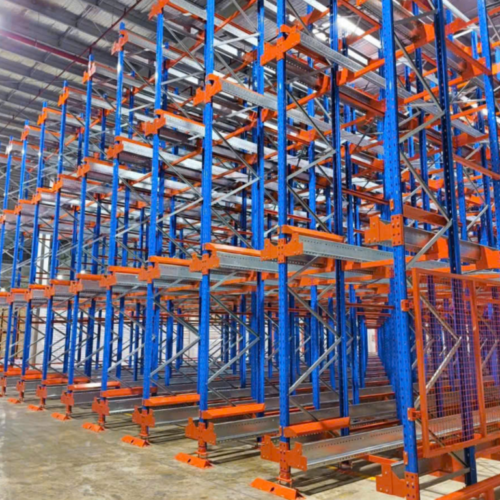

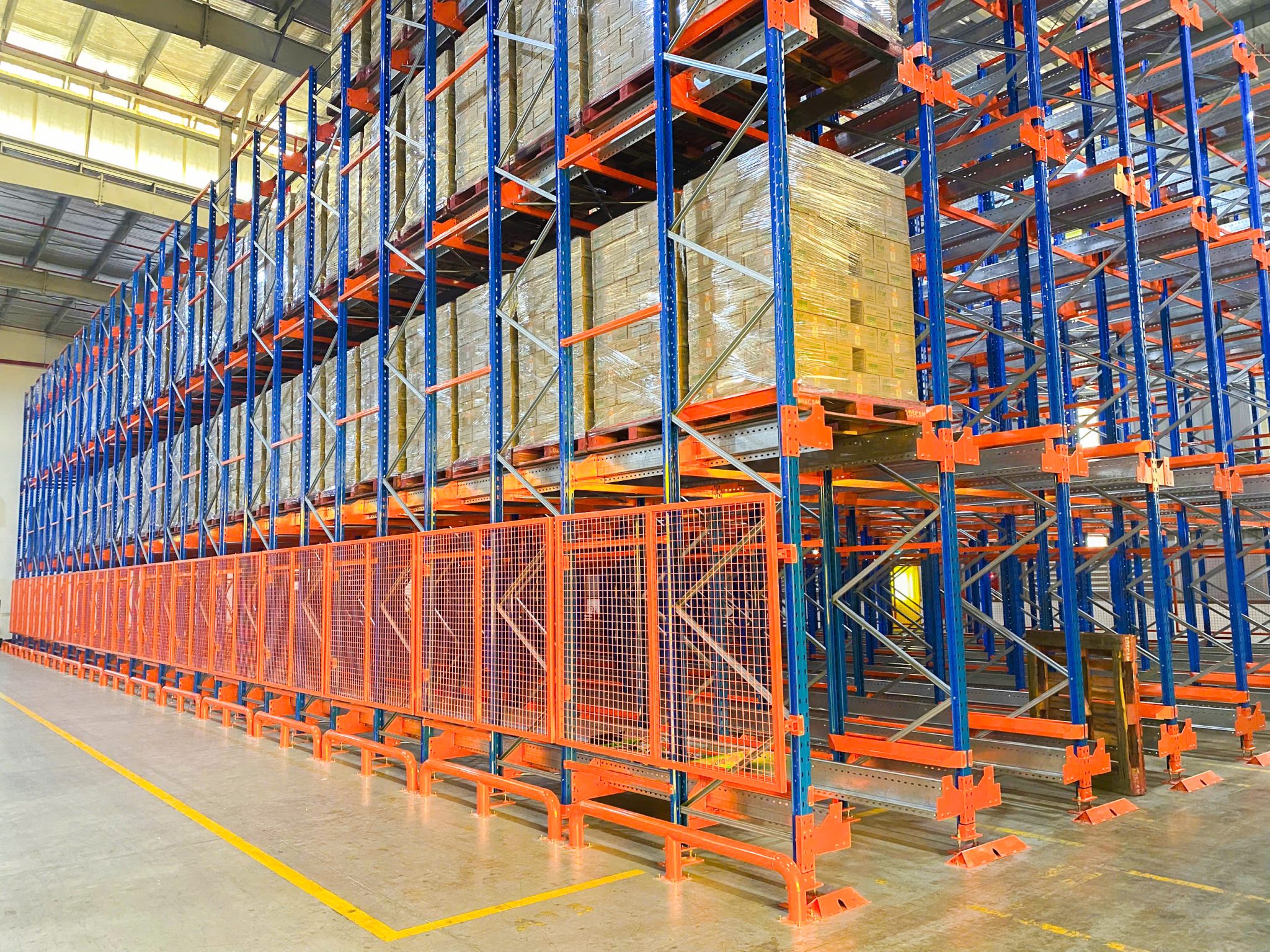

Kệ Radio Shuttle

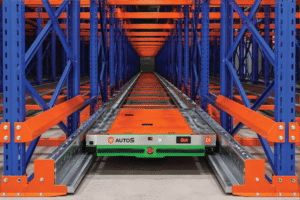

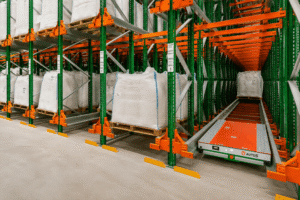

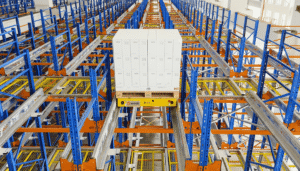

Kệ Radio Shuttle (Pallet Shuttle) là hệ thống lưu trữ bán tự động sử dụng robot chạy trên ray để vận chuyển pallet vào và ra khỏi làn kệ. Xe nâng thực hiện thao tác tại đầu làn, giúp giảm quãng đường di chuyển và dành thêm không gian cho hàng hóa.

Vinatech Group cung cấp giải pháp kệ Radio Shuttle theo mặt bằng, đặc điểm pallet và nhu cầu vận hành của từng doanh nghiệp. Việc thiết kế đồng bộ kệ, robot và khu vực thao tác giúp khai thác sức chứa phù hợp với năng lực xuất nhập thực tế.

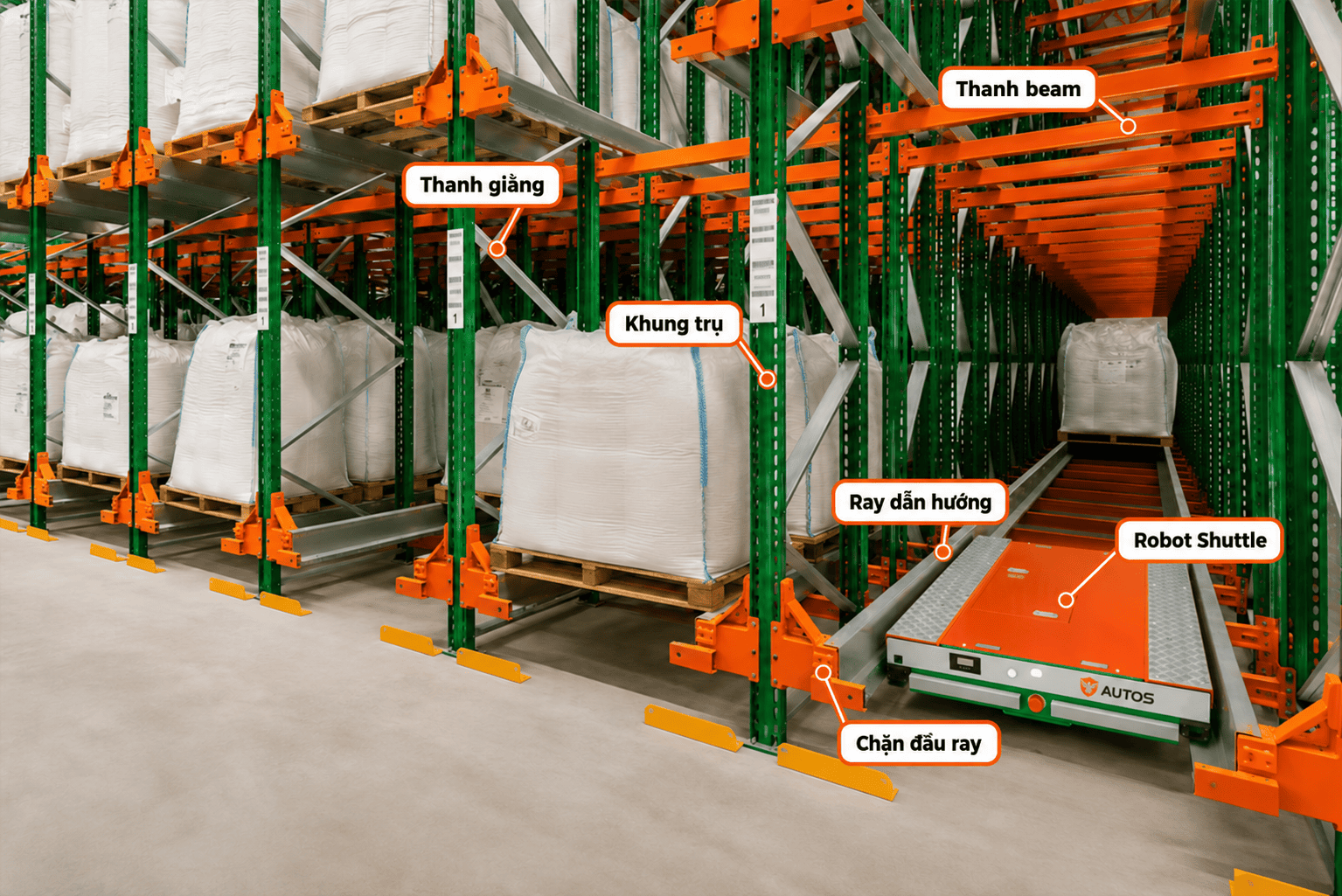

1. Cấu tạo kệ Radio Shuttle

Kệ Radio Shuttle gồm hệ khung chịu lực, thanh beam, ray đỡ pallet và dẫn hướng robot, cùng robot Shuttle và bộ điều khiển. Các bộ phận phối hợp để lưu trữ pallet theo chiều sâu, trong khi xe nâng chỉ cần đưa hàng đến hoặc nhận hàng tại đầu làn.

• Khung chịu lực: Gồm cột đứng, thanh giằng và chân đế, tiếp nhận tải trọng của hệ thống và truyền xuống nền kho. Kích thước khung được tính toán theo chiều cao, số tầng và khối lượng pallet.
• Thanh beam: Liên kết các khung cột, hỗ trợ kết cấu đỡ ray và duy trì hình học của từng tầng kệ. Tiết diện beam cần phù hợp với tải trọng và khoảng cách giữa các điểm đỡ.

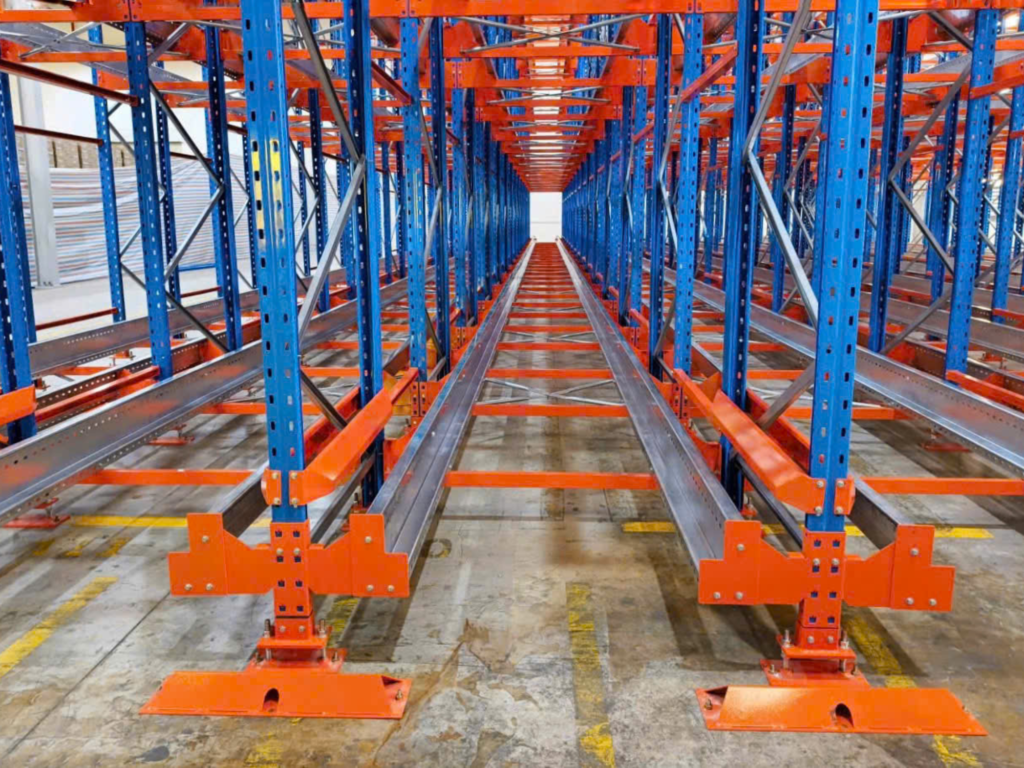

• Ray đỡ pallet và dẫn hướng robot: Chạy dọc theo chiều sâu làn kệ, tạo vị trí đỡ pallet và đường di chuyển cho robot. Độ chính xác khi lắp đặt ảnh hưởng trực tiếp đến khả năng vận hành.

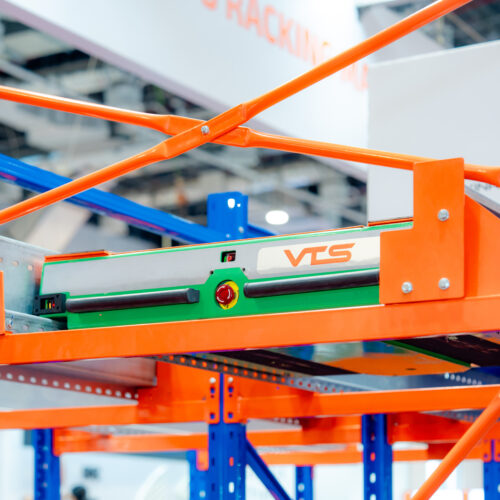

• Robot Shuttle: Thiết bị chạy bằng pin, có cơ cấu nâng hạ để nhấc pallet khỏi ray đỡ, vận chuyển và đặt xuống vị trí lưu trữ. Tải trọng, tốc độ và khả năng làm việc trong kho lạnh phụ thuộc từng mẫu robot.
• Bộ điều khiển và cảm biến: Cho phép người vận hành gửi lệnh, theo dõi trạng thái và hỗ trợ robot xác định vị trí. Việc kết nối phần mềm quản lý kho cần được lựa chọn và thiết kế theo cấu hình cụ thể.
• Lưu ý về tải trọng: Khả năng chịu tải của kệ và tải trọng nâng của robot phải tương thích. Tải trọng cho phép của toàn hệ thống không được xác định chỉ dựa trên thông số khung kệ.

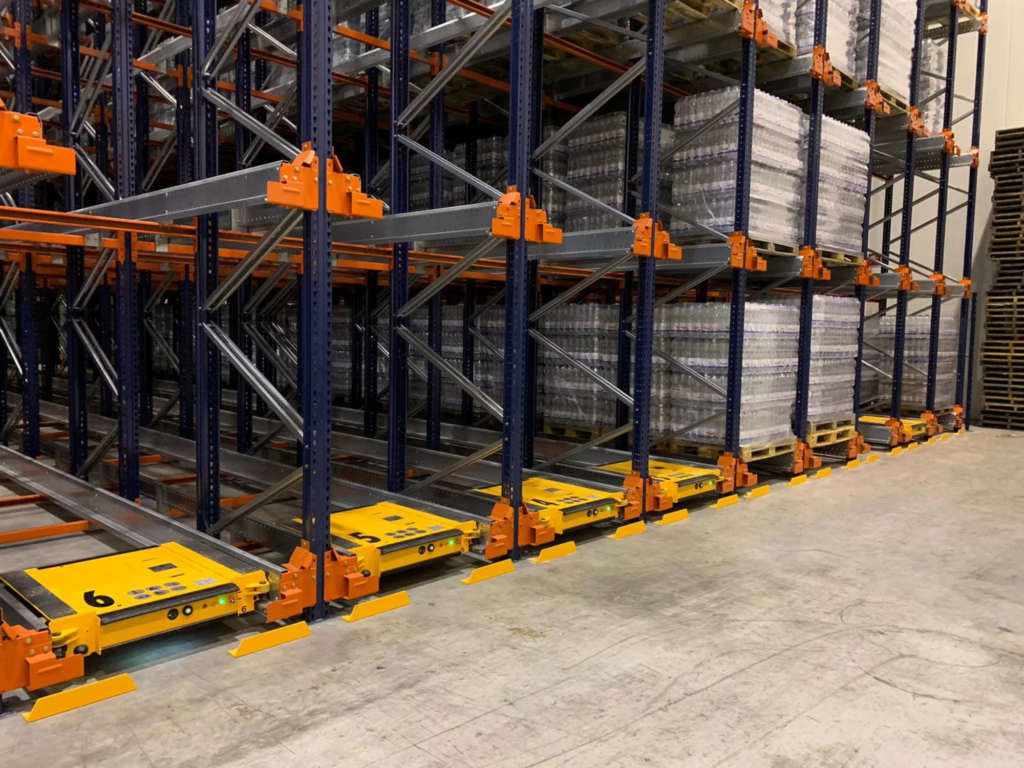

Kệ Radio Shuttle sử dụng robot tự hành để vận chuyển pallet trong lòng kệ, tối ưu mật độ lưu trữ và hiệu suất kho.

Nguyên lý hoạt động:

Radio Shuttle vận hành bằng sự phối hợp giữa xe nâng và robot: xe nâng phục vụ đầu làn, robot đảm nhiệm vận chuyển pallet bên trong. Quá trình cơ bản gồm:

• Đưa robot vào làn: Xe nâng đặt robot lên ray tại làn cần nhập hoặc xuất hàng.
• Đặt pallet tại đầu làn: Xe nâng đưa pallet vào vị trí tiếp nhận theo hướng dẫn vận hành.
• Thực hiện lệnh nhập: Robot nâng pallet, di chuyển đến vị trí lưu trữ phù hợp rồi hạ pallet xuống ray đỡ.
• Quay về tiếp nhận hàng: Robot trở lại đầu làn để thực hiện chu kỳ tiếp theo.
• Thực hiện lệnh xuất: Robot di chuyển đến pallet có thể tiếp cận theo trình tự trong làn, nâng và đưa ra đầu làn để xe nâng lấy đi.

NHẬN THIẾT KẾ LAYOUT KHO HÀNG MIỄN PHÍ

Vinatech Group thiết kế layout kho hàng miễn phí, giúp bạn tối ưu diện tích lưu trữ, bố trí không gian hợp lý và thuận tiện xuất nhập hàng.

→ Nhận layout kho miễn phí

>> XEM THÊM:

• Kệ Kho Hàng: 11 Loại phổ biến và Bảng giá lắp đặt
• Kệ kho thông minh: 4 Loại kệ phổ biến và Lợi ích cốt lõi

2. Ưu nhược điểm kệ Shuttle

Kệ Shuttle giúp tăng mật độ lưu trữ và giảm việc xe nâng di chuyển vào lòng kệ, nhưng cần đầu tư robot và tổ chức hàng hóa phù hợp theo từng làn. Hiệu quả phụ thuộc vào số pallet mỗi mã hàng, chiều sâu lưu trữ, số lượng robot và nhịp độ xuất nhập.

Ưu điểm:

• Tăng mật độ lưu trữ: Pallet được bố trí nối tiếp theo chiều sâu, giảm số lối đi xe nâng so với phương án kệ Selective. Mức tận dụng diện tích cần được tính trên layout thực tế.
• Giảm quãng đường xe nâng di chuyển: Robot vận chuyển hàng trong làn, giúp xe nâng tập trung vào thao tác đưa và nhận pallet tại đầu kệ.
• Hỗ trợ nâng cao năng suất: Xe nâng có thể chuẩn bị pallet tiếp theo trong khi robot thực hiện chu kỳ bên trong làn. Công suất thực tế phụ thuộc vào sự phối hợp giữa thiết bị và người vận hành.
• Hạn chế va chạm trong lòng kệ: Xe nâng không cần đi sâu vào làn chứa hàng như kệ Drive-in, giảm cơ hội va quẹt với kết cấu bên trong.
• Có cấu hình phù hợp kho lạnh: Robot, pin và linh kiện được lựa chọn theo điều kiện nhiệt độ, giúp triển khai lưu trữ mật độ cao trong môi trường bảo quản lạnh.

Nhược điểm:

• Chi phí đầu tư ban đầu cao: Ngoài hệ thống kệ, doanh nghiệp cần tính robot, pin, bộ sạc, điều khiển và các hạng mục tích hợp nếu có.
• Phụ thuộc vào tình trạng robot và pin: Cần bố trí lịch sạc, bảo trì và phương án xử lý khi thiết bị dừng để hạn chế gián đoạn xuất nhập.
• Cần lượng pallet phù hợp trong mỗi làn: Nếu có quá nhiều SKU nhưng ít pallet mỗi mã, các làn có thể không được lấp đầy hiệu quả và robot phải chuyển làn thường xuyên.
• Yêu cầu pallet đồng bộ: Kích thước, kết cấu đáy và tình trạng pallet phải phù hợp với robot và ray đỡ.
• Không tiếp cận ngẫu nhiên từng pallet: Việc xuất hàng phải tuân theo trình tự và cấu hình làn, cần tính toán trước khi lưu hàng có yêu cầu quản lý hạn dùng.

Lưu ý khi đánh giá năng suất: Số pallet xử lý mỗi ngày phụ thuộc chiều sâu làn, thời gian làm việc, tốc độ xe nâng, tần suất chuyển robot và thời gian sạc.

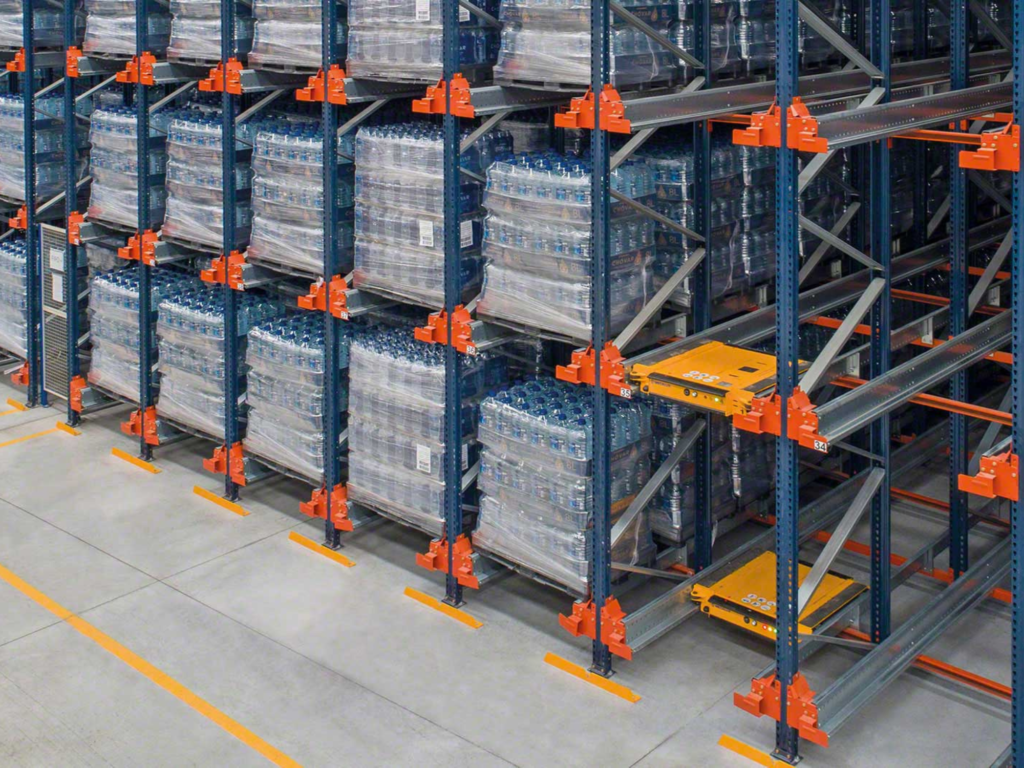

Kệ Radio Shuttle gồm tiếp nhận pallet, vận chuyển vào rãnh kệ, lưu trữ và đưa pallet ra đầu kệ khi xuất hàng.

GIẢI PHÁP GẤP ĐÔI PALLET TRÊN CÙNG DIỆN TÍCH

Vinatech Group giúp bạn tính toán sức chứa và so sánh các phương án bố trí để tìm ra giải pháp tối ưu cho mặt bằng hiện tại.

→ Nhận phương án tăng sức chứa kho hàng

3. Ứng dụng thực tế của kệ Radio Shuttle

Kệ Radio Shuttle phù hợp với kho cần lưu trữ nhiều pallet cùng mã hàng, xuất nhập theo lô và ưu tiên mật độ cao. Doanh nghiệp nên đánh giá cơ cấu tồn kho và cách luân chuyển hàng trước khi lựa chọn, thay vì chỉ dựa vào ngành nghề.

• Kho lạnh và kho thực phẩm: Lưu trữ thực phẩm đông lạnh, thủy sản hoặc các nhóm hàng bảo quản lạnh theo pallet. Cần chọn robot đáp ứng nhiệt độ làm việc và bố trí làn phù hợp với yêu cầu quản lý lô, hạn sử dụng.
• Kho hàng tiêu dùng nhanh (FMCG): Phù hợp với nhóm sản phẩm có nhiều pallet mỗi SKU, thường nhập xuất theo lô lớn. Với hàng có hạn dùng, cần kết hợp quản lý vị trí và nguyên tắc xuất hàng rõ ràng.
• Kho sản xuất: Lưu nguyên liệu, bán thành phẩm hoặc thành phẩm đóng pallet có quy cách tương đối đồng nhất, hỗ trợ cấp hàng và xuất hàng theo kế hoạch.
• Kho logistics và phân phối: Phù hợp với khu vực lưu trữ tập trung theo khách hàng, mã hàng hoặc lô. Những khu vực cần lấy hàng lẻ hay tiếp cận từng pallet thường xuyên có thể bố trí loại kệ khác để bổ trợ.

Trước khi thiết kế, doanh nghiệp nên chuẩn bị kích thước và tải trọng pallet, số SKU, lượng pallet mỗi SKU, nhiệt độ kho và lưu lượng xuất nhập giờ cao điểm. Các thông tin này giúp xác định chiều sâu làn, số tầng và số robot phù hợp.

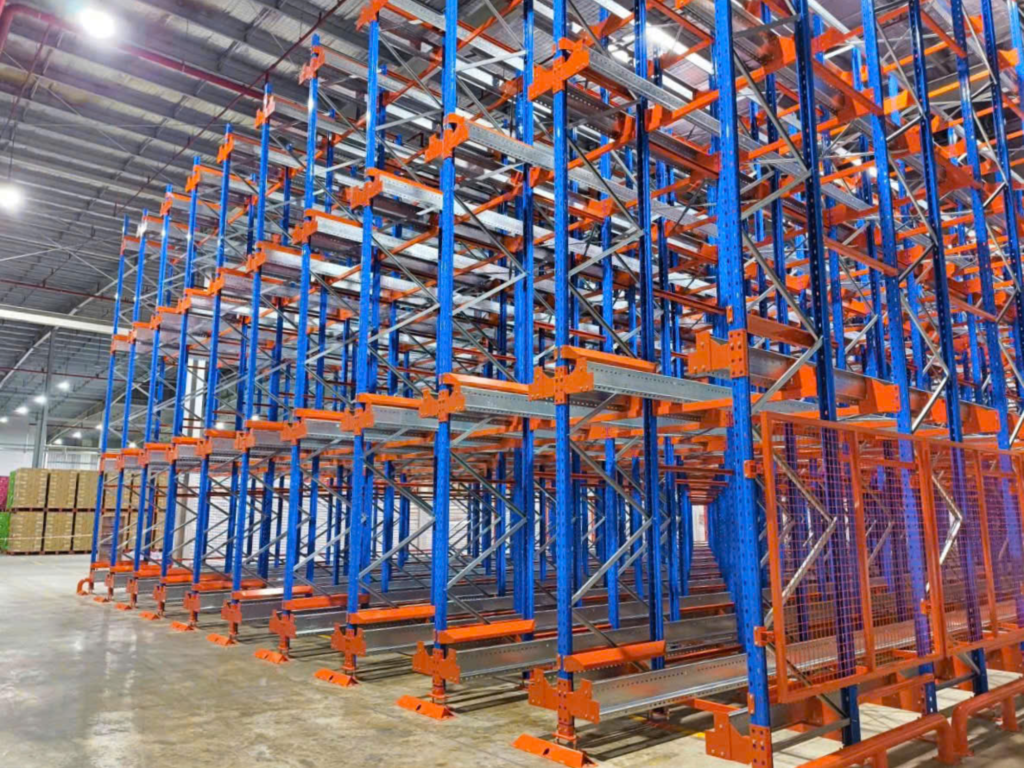

Kệ Radio Shuttle được ứng dụng trong kho lạnh, thực phẩm, FMCG, sản xuất, logistics và các kho cần lưu trữ mật độ cao.

>> XEM THÊM:

• Hệ thống kệ ASRS giải pháp lưu trữ và truy xuất tự động
• Kệ Di Động (Mobile Rack) | Báo Giá Lắp Đặt Toàn Quốc
• Kệ tay quay (Mobile Shelving) lưu trữ hồ sơ thông minh

Bạn đang cần giải pháp kệ Radio Shuttle cho kho lạnh hoặc kho mật độ cao? Liên hệ ngay Vinatech Group để được khảo sát miễn phí, thiết kế 3D chi tiết, tính toán mật độ lưu trữ và báo giá cạnh tranh nhất 2026!

Hotline: 086.758.9999 | Email: info@vinatechgroup.vn

Website: vinatechgroup.vn

Chúng tôi cam kết sản xuất theo đơn đặt hàng, chất lượng chuẩn xuất khẩu, lắp đặt chuyên nghiệp toàn quốc.

Câu hỏi thường gặp

1. Kệ Shuttle có trọng tải tối đa là bao nhiêu kg/pallet?

Kệ Radio Shuttle của Vinatech chịu tải trọng tối đa 500 – 1500 kg/pallet

2. Kệ Shuttle có thể sử dụng trong kho lạnh với nhiệt độ bao nhiêu độ C?

Hoàn toàn phù hợp kho lạnh, hoạt động ổn định ở nhiệt độ từ -30°C đến -40°C (thường áp dụng hiệu quả ở -18°C đến -25°C cho kho thực phẩm, thủy sản, dược phẩm).

3. Làm thế nào để điều khiển robot Shuttle trong hệ thống?

Robot Shuttle AutoVTS được điều khiển từ xa qua remote điều khiển hoặc máy tính/máy tính bảng kết nối WiFi, tích hợp PLC Siemens S7-1200 cho vận hành tự động, chính xác và an toàn.

4. Kệ Shuttle hỗ trợ phương thức quản lý hàng hóa FIFO hay LIFO không?

Hỗ trợ cả FIFO (First-In-First-Out) và LIFO (Last-In-First-Out) – linh hoạt tùy chỉnh theo nhu cầu (FIFO cho hàng thời hạn ngắn như FMCG, LIFO cho hàng đồng nhất).

5. Thời gian hoạt động liên tục của robot Shuttle trong kho thường là bao lâu?

Thời gian hoạt động liên tục: 8 giờ ở kho thường; 6 giờ ở kho lạnh (pin Lithium tiết kiệm năng lượng, có thể sạc nhanh).

6. Thời gian bảo hàng của kệ radio Shuttle là bao lâu?

Kệ Radio Shuttle Vinatech bảo hành trong vòng 1 năm (12 tháng), đặc biệt đối với robot shuttle hỗ trợ 1 đổi 1 trong vào 3 tháng.
