Kệ ASRS: Hệ thống lưu trữ và truy xuất tự động trong kho 2024

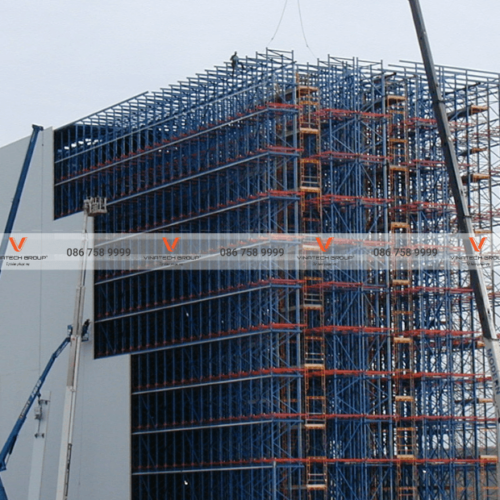

Kệ ASRS là gì?

Kệ ASRS với tên tiếng anh là Automated Storage and Retrieval System, đây là một hệ thống tự động hoá kho bãi được thiết kế để lưu trữ, truy xuất và quản lý hàng hóa một cách nhanh chóng và hiệu quả. Hệ thống này sử dụng các thiết bị tự động để thực hiện các nhiệm vụ lưu trữ và truy xuất hàng hóa, bao gồm cả robot di chuyển trong kho để đưa hàng hóa đến vị trí cần thiết.

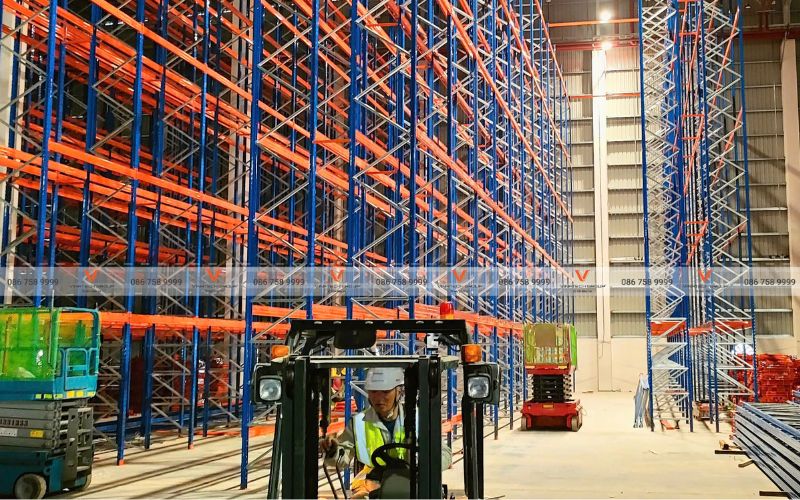

Hệ thống kệ ASRS là một hệ thống để lưu trữ hàng hóa (có thể dùng pallet) với mật độ cao, với khả năng truy xuất hàng hóa hoàn toàn tự động. Được thực hiện bởi Robot lấy hàng tự động kết hợp với hệ thống phần mềm quản lý chuyên dụng.

Có thể nói đây là một hệ thống giá kệ để hàng hiện đại nhất hiện nay trong các nhà kho chứa hàng. Hệ thống này có chi phí đắt, và thường được sử dụng trong các công ty lớn, như các công ty công nghệ hoặc thương mại điện tử. Ưu điểm của các công ty này là họ có thể phát triển độc lập được hệ thống phần mềm quản lý riêng, để phù hợp với từng mô hình khác nhau

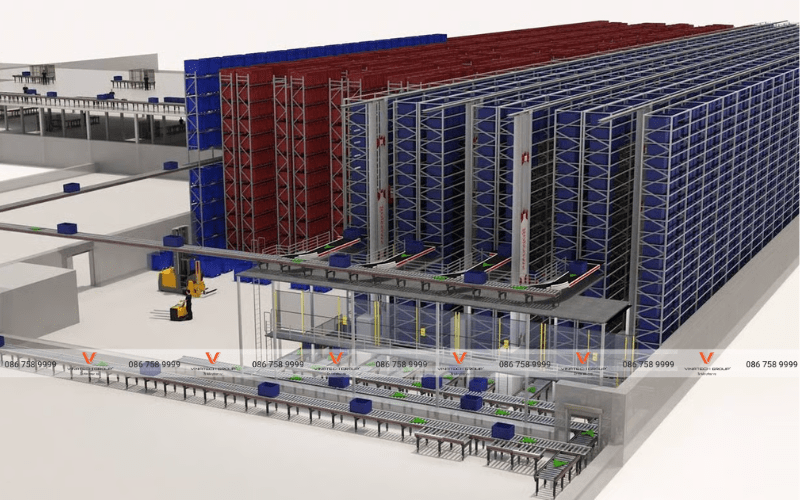

Cấu tạo hệ thống kệ ASRS

Kệ ASRS gồm một hệ thống giá đỡ kết hợp với robot/xe nâng tự động stacker cranes để phục vụ việc xuất nhập hàng hóa. Đặc điểm nổi bật của hệ thống này đó là chúng được thiết kế rất cao, có thể tận dụng chiều cao tối đa của nhà kho.

Hệ thống truy xuất tự động ASRS tích hợp nhiều công nghệ khác nhau như băng truyền, modul nâng thẳng đứng, máy tính điều khiển. Từ đó, chúng tích hợp được với hệ thống quản lý kho hàng WMS để thực hiện tác vụ kiểm soát khu vực kho vận.

Hệ thống ASRS được xem như một giải pháp tối ưu trong lưu trữ, truy xuất hàng hóa. Hệ thống này được cấu tạo bởi những thành phần như:

• Giá đỡ: ASRS trang bị các giá đỡ pallet với khả năng tải hàng hóa công suất lớn. Theo đó, các băng tải sẽ thực hiện việc bốc xếp hàng hóa theo chỉ dẫn từ máy tính trung tâm.
• Stacker cranes: Đây là các ổ đĩa, có nhiệm vụ chuyển đổi tần số vector, điều khiển vị trí bộ mã hóa và các thiết bị an toàn cơ điện tử để đảm bảo việc sử dụng hệ thống được an toàn.
• Hệ thống truyền tải: Hệ thống gần khu vực kho, có nhiệm vụ hỗ trợ vận chuyển hàng hóa thông qua các xe nâng, băng tải kết hợp thang máy.
• Hệ thống điều khiển: Hệ thống cho phép dữ liệu của khu vực nhà kho được kết nối, gửi thông tin về hệ thống phần mềm WMS thông qua bộ điều khiển và băng tải ngoại tuyến.

Video giới thiệu hệ thống AS/RS

Thông số kỹ thuật kệ ASRS

Chi tiết thông số kỹ thuật dòng kệ ASRS mà Vinatech Group đang triển khai:

• Vật liệu: Thép
• Tải trọng: Tối đa 1,5 tấn/pallet
• Kích thước Pallet: 1000 x 1200mm
• Khả năng di chuyển: Cao 18m; dài 72m
• Tốc độ không tải: 1,2m/s
• Tốc độ có tải: 0,8m/s
• Điện áp hoạt động: 380VAC
• Phần mềm điều khiển: Vinatech ASRS Controller
• Tín hiệu điều khiển: Mesh Wifi
• Trung chuyển: Bằng chuyền con lăn, băng tải xích, băng tải chuyển hướng Pallet
• Đánh dấu quản lý: 1D, 2D code, RFID

Các loại kệ ASRS phổ biến hiện nay

Hệ thống kệ ASRS (Automated Storage and Retrieval System) có nhiều biến thể và loại khác nhau, được thiết kế để đáp ứng đa dạng các yêu cầu của doanh nghiệp.

Dưới đây là một số loại phổ biến của kệ ASRS và đặc điểm nổi bật của từng loại.

Kệ ASRS đơn (Single-deep ASRS)

Hệ thống này chứa một pallet sâu trên mỗi dãy kệ, tương tự như cách lưu trữ trong kho chứa hàng truyền thống.

• Dễ triển khai và mở rộng.
• Phù hợp cho những kho có ít loại hàng hóa nhưng lượng lớn.

Kệ ASRS đôi (Double-deep ASRS)

Lưu trữ hai pallet sâu trên mỗi dãy kệ, giúp tăng dung lượng lưu trữ so với loại đơn.

• Tối ưu hóa diện tích kho.
• Giảm chi phí liên quan đến diện tích lưu trữ.

Kệ ASRS đa tầng (Multi-deep ASRS)

Có thể lưu trữ nhiều pallet theo chiều sâu và đa tầng, tận dụng chiều cao kho.

• Dung lượng lưu trữ lớn.
• Linh hoạt và phù hợp với kho có nhiều SKU.

Kệ ASRS di động (Mobile ASRS)

Dãy kệ có thể di chuyển hoặc xoay để tạo ra các lối đi hoặc ô trống khi cần.

• Tối ưu hóa không gian sử dụng.
• Linh hoạt trong việc quản lý vận chuyển và lưu trữ.

Kệ ASRS vận chuyển tự động (ASRS Conveyor System)

Kết hợp với hệ thống băng chuyền tự động để chuyển pallet một cách liên tục.

• Tăng tốc độ và hiệu suất vận chuyển.
• Giảm thời gian xuất nhập hàng.

Kệ ASRS hỗn hợp (Mixed-load ASRS)

Cho phép lưu trữ nhiều loại hàng hóa khác nhau trong cùng một hệ thống.

• Phù hợp cho doanh nghiệp có nhiều loại hàng hóa đa dạng.

Kệ ASRS lạnh (ASRS Cold Storage)

Được thiết kế để hoạt động trong môi trường lạnh, chẳng hạn như kho lạnh hoặc kho đông.

• Giữ cho hàng hóa được lưu trữ ở nhiệt độ ổn định.
• Phù hợp cho ngành công nghiệp thực phẩm và đồ đông lạnh.

Các loại robot sử dụng trong hệ thống kệ ASRS

Một số loại Robot được dùng trong hệ thống xuất – nhập hàng tự động ASRS bao gồm:

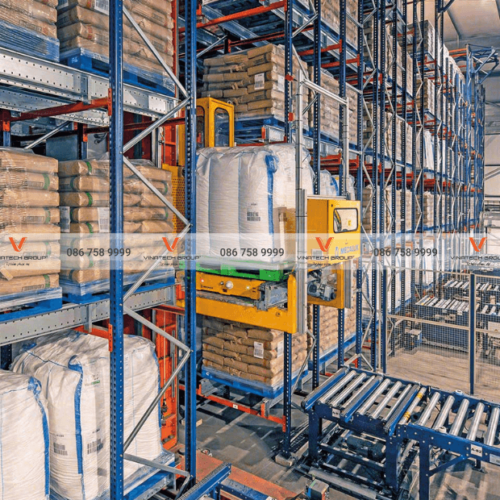

Auto sat

Rô bốt bán tự động sử dụng cho hệ thống lưu trữ pallet theo chiều sâu. Rố bốt làm từ thép không gỉ, dễ lau chùi, vệ sinh, đáp ứng các tiêu chuẩn an toàn trong các kho thực phẩm. Có thể kết nối với các thiết bị kỹ thuật số cá nhân thông qua tính năng WIFI và xe tự hành AGV.

Super cap

Supercap là rô bốt hoàn toàn tự động, sử dụng chung với thiết bị Autosat Mover hoặc SRM cần cẩu tự động , dùng trong hệ thống lưu trữ nhiều pallet theo chiều sâu

Supercap không sử dụng pin, hoạt động bằng siêu tụ điện và chỉ mất 7 giây để nạp điện khi gắn Supercap vào thiết bị chủ (Autosat mover), hoạt động đồng bộ với thiết bị chủ thông qua Wifi

Autosat mover

Hệ thống gồm 2 thiết bị là mover và supercap (robot nằm trên thiết bị chủ)

• Hệ thống lưu trữ pallet tự động hoàn toàn
• Tiết kiệm 50% chi phí so với các hệ thống lưu trữ tự động khác
• Cài đặt đơn giản và nhanh chóng
• Chủ động trong công tác bảo trì

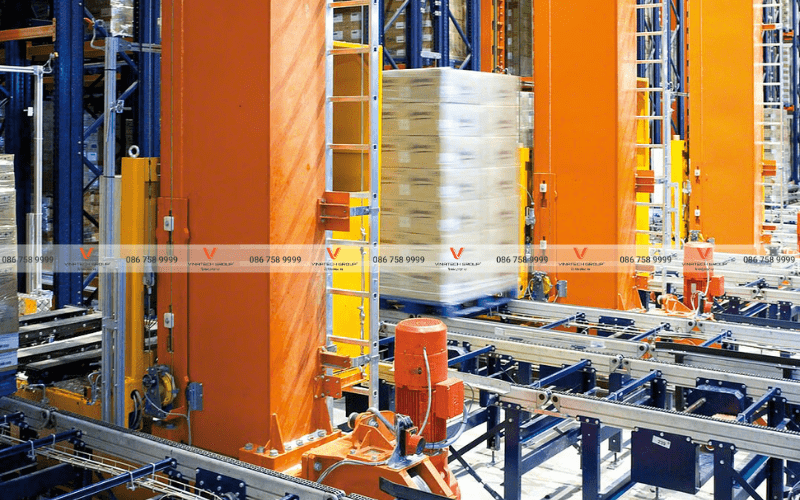

Stack Crane

Hệ thống cần cẩu trục tự động cho pallet trọng lượng đến 3000kg

Hệ thống nhà kho tự động cho kệ pallet, phù hợp với đa dạng chủng loại hàng hóa và nhiều tải trọng khác nhau. Được điều khiển bằng hệ thống phần mềm có độ chính xác cao

• Tải trọng: 3000kg
• Chiều cao lên đến 45m
• Có thể hoạt động trong kho lạnh đến -30 độ C

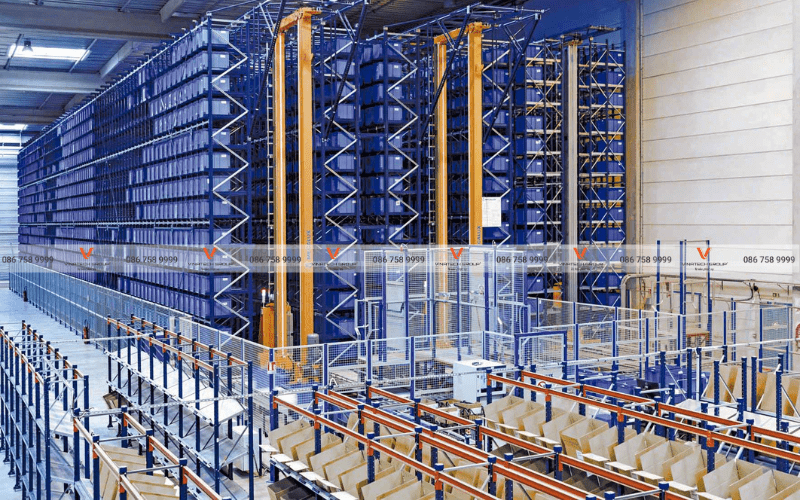

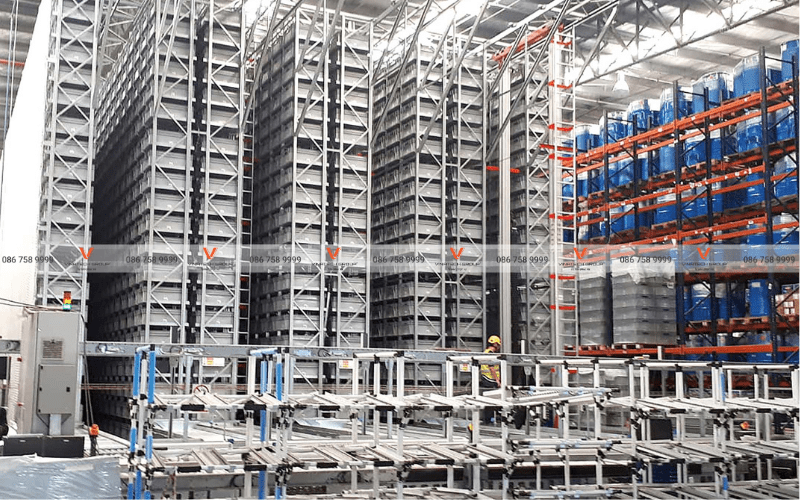

Miniload

Nhà kho tự động dành cho các chủng loại hàng hóa được lưu trữ trong hộp, thùng hoặc khay

Phù hợp với các nhà kho có tốc độ nhập/xuất liên tục và hàng hóa có trọng lượng nhỏ.

Hệ thống nhà kho bao gồm một cần trục ở giữa với hai dãy kệ hai bên lưu trữ hàng hóa bên trong hộp hoặc khay.

Rush mover

Vận chuyển nhiều chủng loại pallet với các kích thước khác nhau

Khả năng uốn cong từ cả hai hướng giúp tạo ra các tuyến trung chuyển trong kho một cách linh hoạt và dễ dàng mở rộng theo yêu cầu của khách hàng

Hệ thống có thể vận hành tự động hoặc thông qua điều khiển bằng tay

Có thể sử dụng trong kho lạnh – 30 độ C

Nguyên lý hoạt động của hệ thống kệ ASRS

Kệ ASRS được cấu tạo gồm hệ thống giá đỡ với kết cấu nhiều tầng. Tại mỗi tầng kệ sẽ gồm nhiều ô nhỏ, đi kèm các ID lưu trữ thông tin cần thiết trên hệ thống và cập nhật theo thời gian thực.

Theo đó, nguyên lý hoạt động của hệ thống lưu trữ, truy xuất tự động ASRS như sau:

• Khi pallet đưa vào kho, hệ thống sẽ quản lý mọi thông tin về kiện hàng (thông qua mã định danh).
• Tại đây, ASRS sẽ tự động tính toán, chỉ định vị trí lưu trữ của hàng hóa dựa trên các tiêu chí về kích thước, trọng lượng, khu vực.
• Doanh nghiệp có thể sử dụng các công nghệ định vị phổ biến như IoT, RTLS để theo dõi các pallet.
• Khi xuất kho, hệ thống ASRS cũng sẽ tự động định vị pallet thông qua mã định danh, hỗ trợ việc lấy hàng ra một cách nhanh nhất.

* * NOTE:

Hệ thống kệ ASRS không chỉ thực hiện việc xuất nhập hàng hóa tự động mà còn có chức năng quản lý ngày hết hạn của sản phẩm. Sau đó, hệ thống phần mềm quản lý kho sẽ tự động thông báo cho người quản lý để có thể xử lý, lên kế hoạch tiếp theo.

Tốc độ vận chuyển hàng hóa ASRS quy mô nhà kho cũng như năng lực xử lý của hệ thống nhưng so với kho truyền thống thì đây vẫn là giải pháp thông minh mang lại hiệu quả vượt trội.

Lợi ích của hệ thống kệ ASRS

Hệ thống kệ ASRS được cấu tạo gồm các giá đỡ (kệ), robot xuất nhập, băng tải phân loại ID, máy tính điều khiển, phần mềm quản lý. Với hệ thống điện được lập trình sẵn thông qua máy tính điều khiển, hệ thống cho phép di chuyển, xuất hoặc nhập hàng ở bất kì vị trí nào trên giá đỡ một cách an toàn, nhanh chóng, không tốn sức người. Đặc biệt với chức năng quét mã code pallet khiến chúng trở thành giải pháp lưu trữ hàng hóa, truy xuất tự động hoàn hảo cho các nhà kho công nghiệp và thương mại.

Theo đó, áp dụng hệ thống ASRS cho vận hành nhà kho sẽ có những lợi ích như:

Giúp cải thiện hiệu quả vận hành, khả năng lưu trữ

Sử dụng hệ thống lưu trữ, truy xuất tự động ASRS giúp cải thiện đáng kể không gian sàn do chúng tận dụng tối đa chiều cao nhà kho. Với các kho truyền thống, doanh nghiệp chỉ có thể khai thác các loại kệ để pallet có chiều cao 2.5 – 3m cùng với sự hỗ trợ của thang leo trèo gây mất thời gian, công sức, không đảm bảo an toàn.

Với giải pháp thông minh ASRS, hệ thống này mang lại hiệu quả tối đa trong việc lưu trữ và xuất nhập, kiểm soát hàng tồn kho. Không chỉ thế, chúng giúp tối ưu hóa không gian lên tới 70% và tiết kiệm 85% diện tích nhà kho.

Hoạt động tự động và chính xác

Với kệ ASRS, hàng hóa được lưu trữ, hỗ trợ truy xuất thông qua các phần mềm cho phép định danh, quản lý theo mã tùy chọn. Theo đó, mỗi sản phẩm, mỗi chi tiết đều được xây dựng các địa chỉ IP riêng để hệ thống có thể nhận dạng, xác định vị trí của sản phẩm một cách nhanh chóng và chính xác đến 99.99%.

Ngoài ra, việc sử dụng công nghệ nhờ hệ thống thông minh ASRS trong quản lý kho hàng còn giúp nhân viên nhà kho dễ dàng theo dõi toàn bộ nhà kho thông qua thiết bị thông minh cầm tay có kết nối internet và IP. Hệ thống sẽ tự động truy xuất, thực hiện việc xuất nhập hàng hóa nhờ băng tải tự động, robot, hệ thống cần trục.

Giảm sai sót, rủi ro, hạn chế sức người

Tất cả việc lưu trữ, kiểm kê hàng hóa trong nhà kho sẽ được thực hiện thông qua phần mềm quản lý kho thông minh WMS. Điều đó không chỉ giúp giảm sức người (tiết kiệm 85% sức người) mà còn giảm rủi ro về tai nạn lao động.

Ngoài ra, việc ứng dụng phần mềm công nghệ trong quản trị nhà kho cũng giúp hạn chế những sai sót trong khâu kiểm đếm, thống kê. Từ đó, giúp việc kiểm soát hàng tồn kho đạt hiệu quả cao hơn.

Ứng dụng hệ thống kệ ASRS

Hệ thống lưu trữ tự động kệ ASRS được sử dụng khi cần lưu trữ Pallet mật độ cao, tải trọng lớn, nhiều chủng loại hàng hóa. Đặc biệt, khi doanh nghiệp có nhà kho lớn, mong muốn giảm sức người và thay thế con người ở một số khâu nhất định.

Theo đó, mô hình kệ kho ASRS tự động có thể được áp dụng cho những loại hình nhà kho như sau:

• Kho hàng của nhà máy sản xuất.
• Kho nhà máy công nghiệp nặng.
• Nhà kho trong các khu công nghiệp, xí nghiệp, nhà xưởng lớn.
• Kho hàng của cửa hàng đại siêu thị, siêu thị.
• Kho chứa hàng hóa xuất khẩu đa chủng loại.
• Kho cung cấp vật tư, thiết bị chủng loại nặng.
• Kho dầu nhớt, hóa chất, thực phẩm, y tế…
• Kho vật tư xây dựng, sản xuất bao bì.
• Kho hàng của các nhà phân phối lớn.

Lý do nên sử dụng kệ ASRS cho kho hàng

Kệ ASRS hiện là một trong những giải pháp hiện đại nhất cho kho lưu trữ hàng hóa. Cùng với đó trên nguyên lý truy hồi cảm biến, cả quá trình xuất và nhập hàng được diễn ra hoàn toàn tự động. Gia tốc xuất nhập hàng của ASRS là lựa chọn tuyệt vời hơn các kho khác.

Ngoài ra, khi sử dụng kệ ASRS cho kho hàng thì mô hình này sẽ đảm bảo:

• Tối đa hóa không gian: không yêu cầu nhiều lối đi, hệ thống tập trung cải thiện mật độ lớn hàng lưu kho.
• Cho phép chứa nhiều mã SKU quy mô 10.000m2: hệ thống mang lại hiệu quả lưu kho cao tầng.
• Giảm tối đa tồn kho: phần mềm quản lý tự động, phân quyền khu vực, nhóm người sử dụng đảm bảo an toàn tăng lưu thông, giám sát hàng tồn kho nghiêm ngặt.
• Giảm đáng kể lao động: Từ việc tập kết đến việc luân chuyển hàng hóa, mọi quy trình diễn ra tự động, giảm đối với lao động thủ công và tiết kiệm lớn trong chi phí nhân công cho doanh nghiệp.
• Đa dạng mô hình: Hệ thống cung cấp nhiều tùy chọn về thiết kế và kích thước, bao gồm sử dụng băng tải tự động để luân chuyển hàng hóa từ quá trình nhận hàng đến các vị trí được cài đặt sẵn. Điều này giúp phù hợp với mọi không gian trong kho lưu trữ.
• Khả năng truy xuất cao: Hệ thống đảm bảo truy xuất hàng hóa nhanh chóng, chính xác và kịp thời, đáp ứng nhu cầu của khách hàng một cách hiệu quả.
• Tối ưu hóa hiệu suất: Thay vì sử dụng xe nâng truyền thống, hệ thống ASRS sử dụng trục tự động để lấy hàng trực tiếp từ kho và sau đó chuyển chúng đến vị trí đóng gói, từ đó tối ưu hóa quy trình và nâng cao hiệu suất lưu trữ và vận chuyển hàng hóa.

Đơn vị tư vấn và thiết kế kệ kho ASRS giá tốt, uy tín

Vinatech Group là một trong những nhà sản xuất giá kệ hàng đầu Việt Nam. Đơn vị không chỉ cung cấp giải pháp mà còn mang đến những sản phẩm, dịch vụ vượt trội.

Với 13 năm kinh nghiệm, Vinatech Group chuyên cung cấp các giải pháp lưu trữ thông minh như kệ Shuttle, kệ di động, kệ tay quay, và kệ ASRS. Mọi nhu cầu của khách hàng đều được chúng tôi lên bản thiết kế kho chứa hàng phù hợp.

Nếu bạn cần thêm thông tin chi tiết hoặc muốn liên hệ để được tư vấn cụ thể, liên hệ ngay với chúng tôi để được tư vấn, báo giá.

Thiết kế kho hàng là bước quan trọng trước khi xây dựng kho hàng cho doanh nghiệp. Việc lập kế hoạch chi tiết, lựa chọn giải pháp phù hợp và áp dụng các biện pháp tiết kiệm chi phí sẽ giúp doanh nghiệp tối ưu hóa hiệu quả sử dụng kho hàng và nâng cao lợi nhuận.

Trên đây là những thông tin hữu ích về hệ thống lưu trữ và truy xuất tự động kệ ASRS và tính ứng dụng của chúng. Muốn biết thêm thông tin về hệ thống này cũng như hỗ trợ thêm về các giải pháp quản lý nhà kho 4.0, hãy liên hệ ngay tới Vinatech Group để được tư vấn.
