Kệ Robot shuttle

1. Kệ radio shuttle là gì

Kệ Radio Shuttle là hệ thống lưu trữ pallet mật độ cao, sử dụng robot di chuyển trên ray trong lòng kệ để đưa hàng vào hoặc lấy hàng ra. Trong cấu hình Two Way bán tự động, xe nâng thao tác tại đầu làn và chuyển robot giữa các làn, tầng kệ, thay vì đi sâu vào bên trong như hệ kệ Drive-in.

Cần phân biệt robot shuttle là thiết bị vận chuyển, còn hệ thống kệ shuttle bao gồm robot, kết cấu kệ, ray dẫn hướng và các thiết bị hỗ trợ. Hai cấu hình phổ biến gồm:

• Shuttle Two Way: Robot di chuyển tiến–lùi trong một làn lưu trữ, nhận lệnh từ remote. Xe nâng đảm nhiệm việc giao nhận pallet và chuyển robot giữa các làn, tầng kệ.
• Shuttle Four Way: Robot di chuyển tiến, lùi, trái, phải trên mạng ray, tự chuyển làn và di chuyển giữa các tầng thông qua thang nâng. Hệ thống tích hợp WMS/WCS để quản lý hàng hóa và điều phối thiết bị.

Tùy thiết kế, hệ thống hỗ trợ hai phương thức xuất nhập:

• FIFO – Nhập trước, xuất trước: Với hệ Two Way, pallet được nhập tại một đầu làn và xuất tại đầu đối diện.
• LIFO – Nhập sau, xuất trước: Pallet được nhập và xuất tại cùng một đầu làn.

Đối với hàng có hạn sử dụng, doanh nghiệp cần phân biệt FIFO với FEFO – Hết hạn trước, xuất trước. Việc áp dụng FEFO cần dữ liệu hạn dùng, quy tắc quản lý và bố trí lưu trữ cho phép tiếp cận pallet phù hợp.

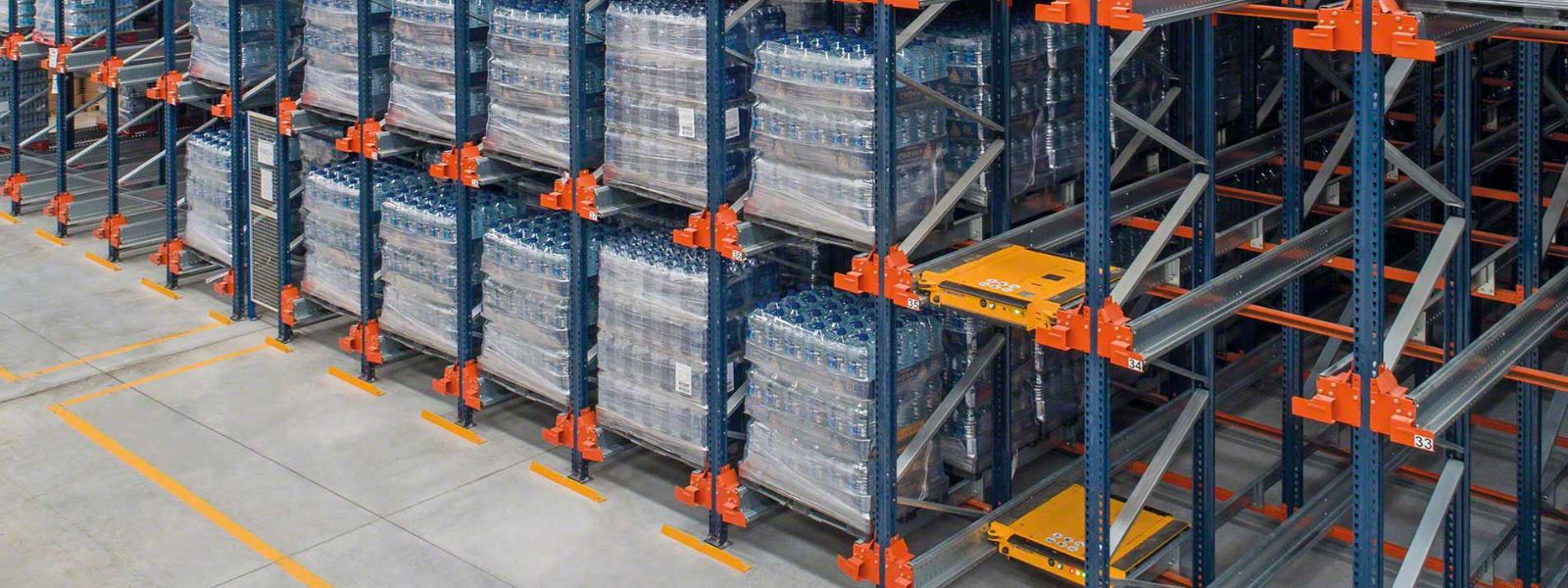

Robot Shuttle tự hành di chuyển trên ray trong lòng kệ Radio Shuttle, tự động đưa pallet vào và lấy pallet ra khỏi vị trí lưu trữ.

NHẬN THIẾT KẾ LAYOUT KHO HÀNG MIỄN PHÍ

Vinatech Group thiết kế layout kho hàng miễn phí, giúp bạn tối ưu diện tích lưu trữ, bố trí không gian hợp lý và thuận tiện xuất nhập hàng.

→ Nhận layout kho miễn phí

2. Cấu tạo và thông số kỹ thuật robot shuttle

Robot shuttle có cơ cấu nâng pallet, bộ truyền động di chuyển, pin và hệ thống điều khiển để thực hiện nhiệm vụ vận chuyển trên ray. Cấu hình Two Way và Four Way khác nhau về hướng di chuyển, khả năng chuyển làn và mức độ tích hợp tự động hóa.

Các bộ phận chính gồm:

• Thân robot và cơ cấu nâng: Tiếp nhận, nâng và hạ pallet tại vị trí giao nhận hoặc lưu trữ.
• Bộ truyền động di chuyển: Đưa robot chạy trên ray theo hướng và tuyến đường được thiết kế.
• Pin cấp nguồn: Cung cấp năng lượng cho hoạt động di chuyển, nâng hạ và điều khiển.
• Hệ thống điều khiển: Tiếp nhận lệnh, kiểm soát chuyển động và phối hợp thực hiện nhiệm vụ.
• Các bộ phận định vị và an toàn: Hỗ trợ kiểm soát vận hành; loại cảm biến và chức năng cụ thể cần đối chiếu với cấu hình thiết bị được bàn giao.

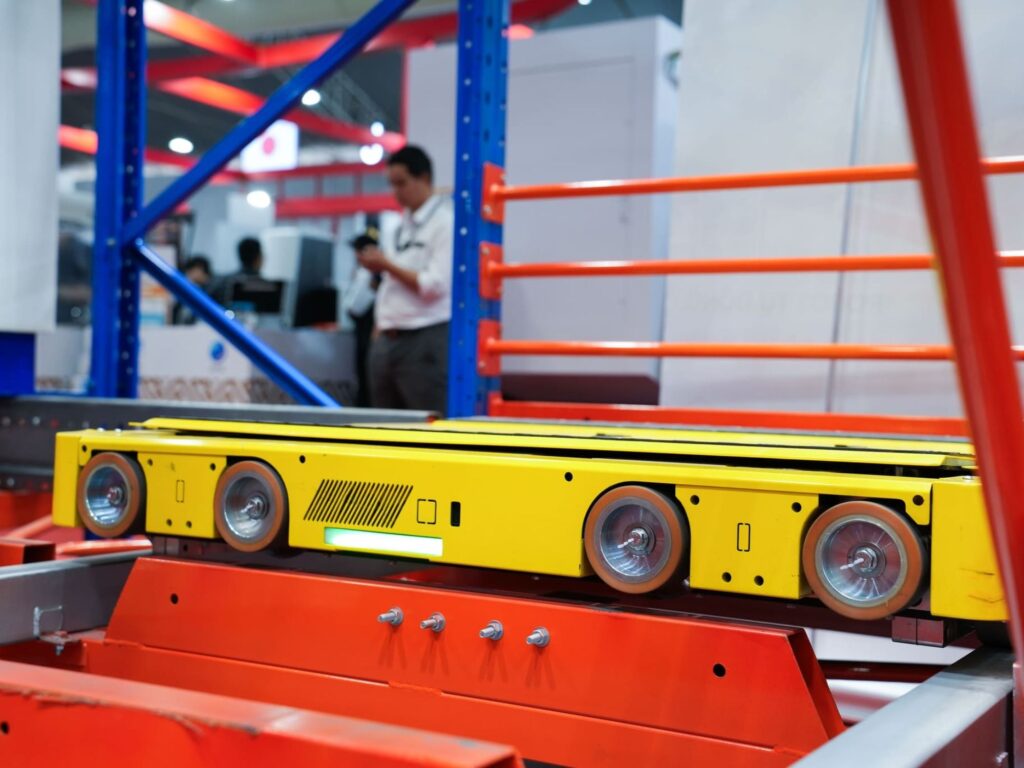

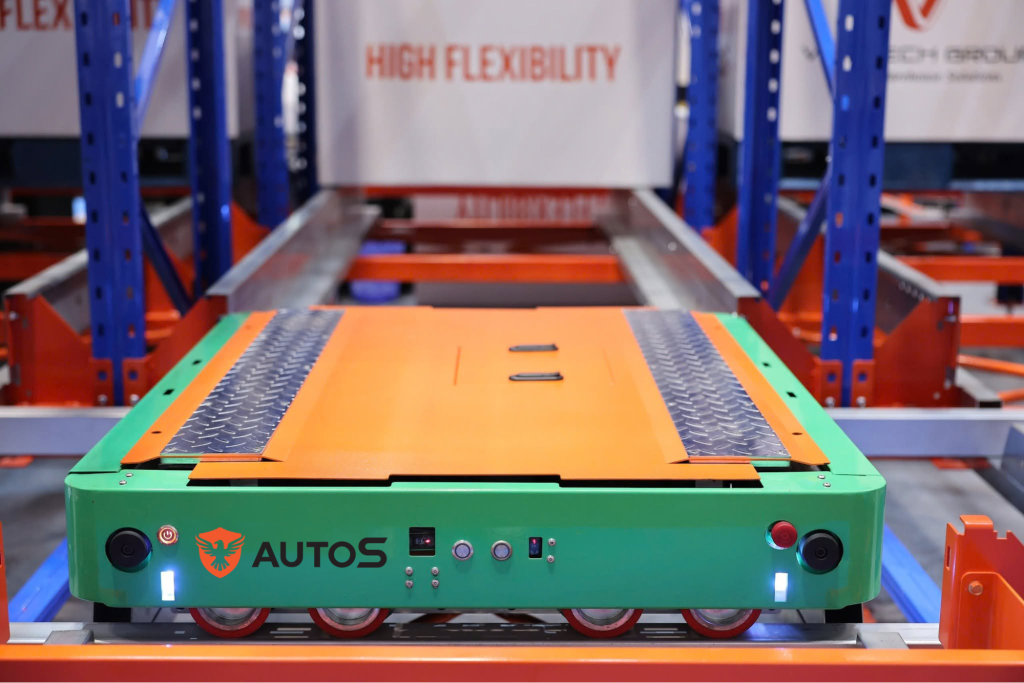

Cấu tạo Robot Shuttle gồm bàn nâng, pin, cảm biến, bộ điều khiển và các hệ thống an toàn phục vụ vận hành tự động.

>> Xem thêm:

• Kệ Shuttle Two Way – Tối ưu không gian kho hàng mật độ cao
• Shuttle Four Way: Cấu tạo, ưu điểm và ứng dụng

3. Lợi ích của robot shuttle trong kho hàng

Robot shuttle giúp tăng mật độ lưu trữ, giảm thao tác vận chuyển thủ công và tổ chức luồng pallet hiệu quả hơn. Mức cải thiện phụ thuộc vào loại hệ thống, bố trí mặt bằng, cơ cấu hàng hóa và nhu cầu xuất nhập.

Robot đưa pallet vào sâu trong làn kệ, giúp giảm nhu cầu bố trí lối xe nâng trong khối lưu trữ. Các lợi ích chính gồm:

• Khai thác chiều sâu và chiều cao kho: Bố trí nhiều pallet trong một làn, phù hợp với hàng lưu trữ theo lô.
• Giảm quãng đường xe nâng: Với Two Way, xe nâng giao nhận pallet tại đầu làn, không phải chạy sâu vào kệ.
• Hỗ trợ nâng cao hiệu suất xuất nhập: Robot đảm nhiệm vận chuyển trong làn; hiệu suất tổng thể cần tính cùng khả năng cấp hàng và lấy hàng tại đầu làn.
• Giảm nguy cơ va chạm kết cấu: Hạn chế xe nâng tiếp cận sâu bên trong hệ kệ.
• Triển khai tự động hóa theo nhu cầu: Two Way phục vụ mô hình bán tự động; Four Way kết hợp thang nâng, băng tải và phần mềm để đạt mức tự động hóa cao hơn.

Sức chứa tăng thêm và năng suất xuất nhập cần được xác định bằng phương án layout và tính toán vận hành. Không có một tỷ lệ tăng pallet hoặc mức tăng tốc độ áp dụng chung cho mọi kho.

Robot Shuttle giúp tăng mật độ lưu trữ, rút ngắn thời gian xuất nhập và giảm sự phụ thuộc vào xe nâng trong kho.

4. Ứng dụng của robot shuttle trong thực tế vận hành

Robot shuttle phù hợp với kho lưu trữ hàng trên pallet, có nhu cầu khai thác chiều sâu kệ và tổ chức xuất nhập theo lô. Việc lựa chọn Two Way hay Four Way cần dựa trên lượng pallet trên mỗi mã hàng, lưu lượng xuất nhập và mức độ tự động hóa mong muốn.

Các ứng dụng tiêu biểu gồm:

• Logistics và phân phối: Lưu trữ nguyên pallet, tổ chức nhập xuất theo lô và cấp hàng đến các khu vực giao nhận.
• Thực phẩm và đồ uống: Lưu trữ hàng theo mã sản phẩm, lô sản xuất; lựa chọn FIFO hoặc FEFO phù hợp với yêu cầu quản lý.
• Dược phẩm và mỹ phẩm: Hỗ trợ quản lý pallet và lô hàng. Yêu cầu về hạn dùng, truy xuất và bảo quản cần được xác định trong thiết kế hệ thống.
• Nhà máy sản xuất: Lưu trữ nguyên vật liệu, bán thành phẩm và thành phẩm, hỗ trợ luân chuyển hàng theo kế hoạch sản xuất.
• Kho lạnh thủy sản và thực phẩm đông lạnh: Sử dụng cấu hình phù hợp nhiệt độ kho, giúp tăng mật độ lưu trữ và giảm thời gian nhân sự làm việc trong môi trường lạnh.
• Bán lẻ và thương mại điện tử: Phù hợp với khu vực dự trữ nguyên pallet, cấp hàng cho khu vực picking; cần đánh giá lượng pallet trên mỗi SKU.

Robot Shuttle được ứng dụng trong logistics, thương mại điện tử, thực phẩm, dược phẩm, sản xuất và kho lạnh.

Tuy nhiên, robot shuttle không hoạt động độc lập mà vận hành dựa trên sự kết hợp của các thành phần khác trong hệ thống kệ thống kệ Radio Shuttle.

Hệ thống hoàn chỉnh bao gồm:

• Băng tải đầu vào: Tiếp nhận pallet từ xe nâng hoặc AGV/AMR, kiểm tra kích thước, trọng lượng và mã hàng (barcode/RFID).

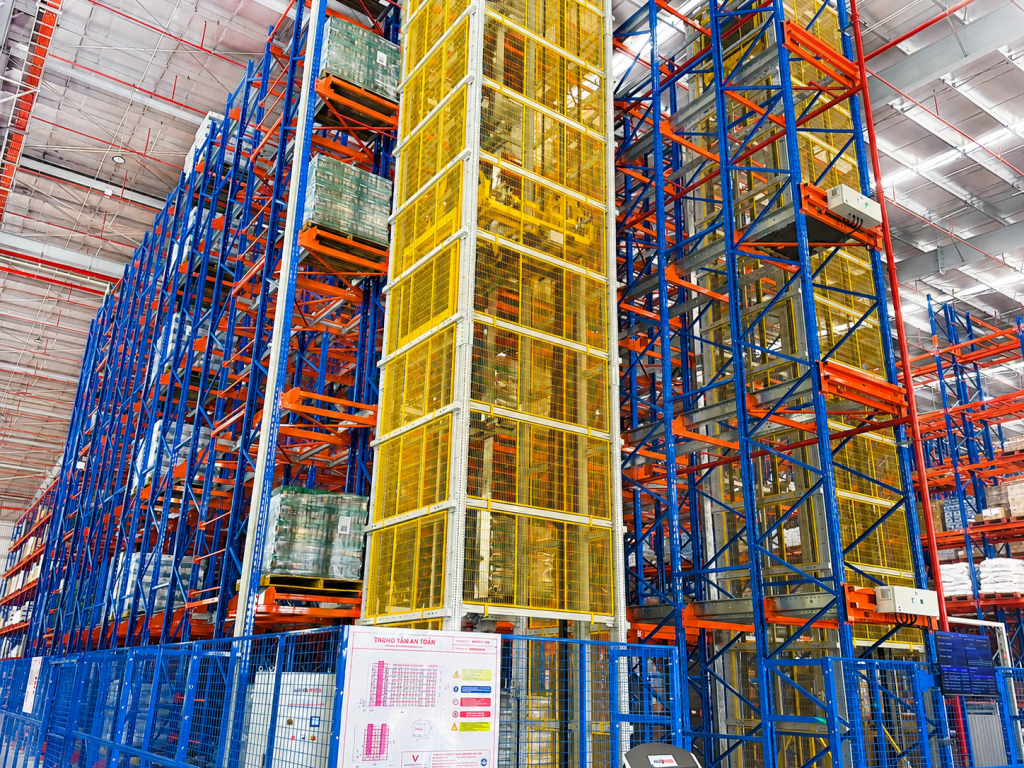

• Thang nâng (Lifter): Vận chuyển robot và pallet giữa các tầng kệ, đặt ở vị trí trung tâm hệ kệ để tối ưu quãng đường di chuyển.
• Hệ kệ radio shuttle: Kệ chiều sâu có máng dẫn hướng cho robot di chuyển, đồng thời đỡ pallet khi hạ xuống.
• Robot shuttle (Two Way hoặc Four Way): Tự động nhận và di chuyển pallet vào vị trí lưu trữ theo lệnh từ remote hoặc WMS.
• Phần mềm WMS/WCS: WMS quyết định vị trí lưu trữ, WCS điều phối thiết bị thực hiện – cả hai phối hợp đảm bảo tồn kho chính xác theo thời gian thực.

5. Chi phí robot shuttle triển khai tại Việt Nam

Chi phí đầu tư hệ thống robot shuttle phụ thuộc vào loại robot, số lượng thiết bị, quy mô lưu trữ và mức độ tự động hóa. Để xây dựng phương án phù hợp, doanh nghiệp cần xác định sức chứa mục tiêu, tải trọng pallet và nhu cầu xuất nhập hàng.

Các hạng mục chi phí chính gồm:

• Robot Shuttle: Phụ thuộc vào lựa chọn Two Way hoặc Four Way, số lượng robot, tải trọng và cấu hình dành cho kho thường hoặc kho lạnh.
• Hệ kệ và ray dẫn hướng: Được tính theo số vị trí pallet, chiều cao kệ, chiều sâu làn và tải trọng thiết kế.
• Pin và hệ thống sạc: Bố trí theo số lượng robot, số ca làm việc và nhu cầu vận hành.
• Thiết bị giao nhận: Hệ Two Way cần xe nâng để giao nhận pallet và chuyển robot. Hệ Four Way kết hợp thang nâng, băng tải theo thiết kế.
• Phần mềm WMS/WCS: Chi phí phụ thuộc vào chức năng quản lý, điều phối thiết bị và phạm vi kết nối với ERP.
• Lắp đặt, chạy thử và đào tạo: Bao gồm các công việc đưa hệ thống vào vận hành thực tế.

Để nhận báo giá chi tiết, doanh nghiệp cần cung cấp mặt bằng kho, kích thước và tải trọng pallet, số vị trí lưu trữ, số lượng mã hàng, lưu lượng xuất nhập và nhiệt độ bảo quản. Liên hệ Vinatech Group qua hotline 086 758 9999 để nhận thiết kế layout kho miễn phí và báo giá phù hợp với nhu cầu sử dụng.

GIẢI PHÁP GẤP ĐÔI PALLET TRÊN CÙNG DIỆN TÍCH

Vinatech Group giúp bạn tính toán sức chứa và so sánh các phương án bố trí để tìm ra giải pháp tối ưu cho mặt bằng hiện tại.

→ Nhận phương án tăng sức chứa kho hàng

Trên đây là toàn bộ thông tin về robot shuttle mà Vinatech Group cung cấp. Hy vọng bài viết giúp bạn đọc hiểu rõ hơn về thiết bị này để có thể đưa ra quyết định đầu tư phù hợp cho kho hàng của mình. Nếu bạn đang cần tư vấn về giải pháp kho tự động, nhà kho thông minh, liên hệ ngay với chúng tôi qua hotline 086 758 9999 để được tư vấn và hỗ trợ nhanh nhất.

Câu hỏi thường gặp FAQs

1. Robot Shuttle là gì và vận hành như thế nào trong kho hàng?

Robot Shuttle là thiết bị tự hành thông minh chuyên dùng để vận chuyển pallet hàng hóa trong các đường hầm của hệ thống kệ kho. Khi nhận lệnh từ điều khiển từ xa hoặc phần mềm, robot shuttle sẽ tự động nâng pallet, di chuyển dọc theo ray dẫn hướng để đưa hàng vào vị trí lưu trữ hoặc kéo hàng ra phía ngoài cho xe nâng.

2. Sử dụng Robot Shuttle mang lại lợi ích gì cho việc quản lý kho?

Việc ứng dụng robot shuttle giúp tối ưu hóa mật độ lưu trữ cực cao do loại bỏ được các lối đi giữa các dãy kệ. Ngoài ra, robot shuttle giúp giảm thời gian xe nâng phải chờ đợi, tăng tốc độ xuất nhập hàng hóa và hạn chế tối đa các va chạm vật lý giữa xe nâng và khung kệ truyền thống.

3. Hệ thống Robot Shuttle có thể chở được tải trọng tối đa bao nhiêu?

Mỗi đơn vị robot shuttle do Vinatech cung cấp thường có khả năng chịu tải dao động từ 500kg đến 1.500kg trên mỗi pallet. Tùy theo nhu cầu lưu trữ hàng hóa nặng hay nhẹ, chúng tôi sẽ tinh chỉnh thông số kỹ thuật của robot shuttle để đảm bảo hệ thống vận hành bền bỉ và ổn định nhất.

4. Pin của Robot Shuttle có thời gian sử dụng và tuổi thọ ra sao?

Hệ thống robot shuttle sử dụng pin Lithium chuyên dụng với dung lượng lớn, cho phép hoạt động liên tục từ 8 đến 10 giờ sau mỗi lần sạc đầy. Pin của robot shuttle được thiết kế để chịu được cường độ làm việc cao, hỗ trợ sạc nhanh và có tuổi thọ kéo dài nhiều năm nếu được bảo trì đúng cách.

5. Robot Shuttle có hoạt động tốt trong môi trường kho lạnh không?

Thiết bị robot shuttle của Vinatech được tối ưu để hoạt động ổn định trong dải nhiệt độ khắc nghiệt từ -30°C đến 45°C. Trong kho lạnh, robot shuttle giúp doanh nghiệp tiết kiệm diện tích phải làm mát, giảm thiểu thời gian nhân viên làm việc trong môi trường lạnh và nâng cao hiệu quả bảo quản hàng hóa.

6. Chi phí đầu tư cho một hệ thống Robot Shuttle là bao nhiêu?

Giá thành của một hệ thống robot shuttle phụ thuộc vào số lượng robot, quy mô kệ và mức độ tích hợp công nghệ. Dù chi phí ban đầu cao hơn kệ tĩnh, nhưng năng suất vượt trội và việc giảm thiểu chi phí nhân công, mặt bằng giúp giải pháp robot shuttle mang lại lợi ích kinh tế rõ rệt sau 2-3 năm sử dụng.

7. Chính sách hỗ trợ kỹ thuật và bảo trì Robot Shuttle tại Vinatech?

Vinatech cam kết bảo hành dài hạn và cung cấp dịch vụ bảo trì định kỳ cho toàn bộ thiết bị robot shuttle. Vì trực tiếp sản xuất và làm chủ công nghệ, chúng tôi luôn có sẵn linh kiện thay thế chính hãng và đội ngũ kỹ thuật phản ứng nhanh để hỗ trợ khách hàng vận hành robot shuttle xuyên suốt 24/7.
